地热温控器

摘要
本实用新型公开了一种地热温控器，该温控器包括面板和电源板，在电源板背部设有粗接线端子，在粗接线端子的下部两侧分别设有细接线端子，所述粗接线端子的接线口与水平方向呈0°-50°夹角。本实用新型方便地热负载线（含发热电缆粗线）能顺利通过墙体暗盒的下端孔穿入；面板上的接线端子结构合理改善，使负载线与其接口接触良好；实际施工接线、安装方便，可行度高，嵌入暗盒后外观完美；用顶针代替排线插连接前后壳，间距减小安装方便。

权利要求(5)
1. 一种地热温控器，包括面板（I)和电源板（2)，其特征在于：在电源板（2)背部设有粗接线端子（3)，在粗接线端子（3)的下部两侧分别设有细接线端子（4)，所述粗接线端子（3)的接线口与水平方向呈O° -50°夹角。
2.根据权利要求I所述一种地热温控器，其特征在于：所述夹角为36°。
3.根据权利要求I所述一种地热温控器，其特征在于：所述粗接线端子（3)有五个。
4.根据权利要求I所述一种地热温控器，其特征在于：所述细接线端子（4)共有四个，两两一组分别竖直排列在粗接线端子（3)的下部两侧。
5.根据权利要求I所述一种地热温控器，其特征在于：所述面板（I)上设有用于连接面板（I)和面板的顶针（5)。
说明
一种地热温控器

技术领域

[0001] 本实用新型涉及一种温控器，具体地说是地热温控器。

背景技术

[0002] 原有的地热温控器，主要有16A、20A、30A、60A几中负载大小。其中16A、20A的有一组接线端子(面板含I只继电器）；30A、60A的有两组接线端子(面板含2只继电器)，接线端子位于面板的下端，边缘与面板的下边缘平齐，接线口垂直向下。前壳面板与后壳面板的电源供应由排线插连接。原地热温控器的接线端子结构位置不利于发热电缆的接线，墙体暗盒内无空间可利用，实际施工时难以操作无法接线。前后壳用排线连接间距大，不利于安装。

发明内容·

[0003] 本实用新型的目的是针对现有技术存在的不足，提供一种深度适应各种电地暖方式的使用且偏于施工安装的地热温控器。

[0004] 为实现上述实用新型目的，本实用新型采用的技术方案为一种地热温控器，包括面板和电源板，在电源板背部设有粗接线端子，在粗接线端子的下部两侧分别设有细接线端子，所述粗接线端子的接线口与水平方向呈0° -80°夹角。

[0005] 所述夹角优选为36°。

[0006] 所述粗接线端子有五个。

[0007] 所述细接线端子共有四个，两两一组分别竖直排列在粗接线端子的下部两侧。

[0008] 为方便安装，所述面板上设有用于连接面板和面板的顶针。

[0009] 有益效果：本实用新型方便地热负载线(含发热电缆粗线）能顺利通过墙体暗盒的下端孔穿入；面板上的接线端子结构合理改善，使负载线与其接口接触良好；实际施工接线、安装方便，可行度高，嵌入暗盒后外观完美；用顶针代替排线插连接前后壳，间距减小安装方便。

附图说明

[0010] 图I为本实用新型温控器后视图；

[0011] 图2为本实用新型温控器侧视图；

[0012] 图3为本实用新型电路板正视图。

具体实施方式

[0013] 下面结合附图和具体实施例，进一步阐明本实用新型，本实施例在以本实用新型技术方案为前提下进行实施，应理解这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。

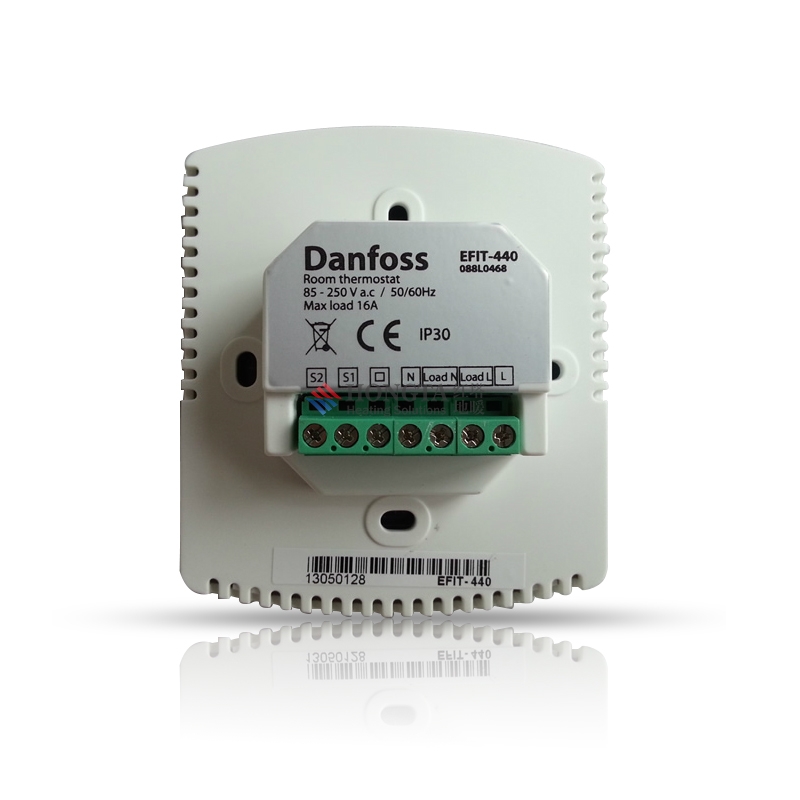

[0014] 如图I-图3所示，一种地热温控器，包括面板I和电源板2，在电源板2背部设有五个粗接线端子3，在粗接线端子3的下部两侧分别两两竖直排列有细接线端子4，即细接线端子4共有四个，粗接线端子3的接线口与水平方向呈0° -50°夹角，优选为36°夹角，在面板I的右下角设有用于连接面板I和面板的顶针5。

[0015] 温控器接负载时需将负载的电线与温控器面板的接线端子连接，先将负载的最终需接电线从墙体塑料暗盒预留下孔处穿入，然后再接入温控器的接线端子接口，并用螺丝刀松紧好接线。

[0016] 顶针：主要位于面板的右下端，将面板与面板直接扣紧，以供面板电源作数据显

/Jn ο

[0017] 接线端子在面板上的整体结构改变，端子整体倾斜于面板平面40度左右，使其接口利于发热电缆的接入，螺丝刀调节方便。用顶针代替了原有的排线插，安装更方便。

[0018] 本地热温控器是整个地暖系统的智能控制装置，输入电源线220V接于其接线端子的两个接线口上，将地面发热体负载的电线与之接线端子另两个接口相接来控制地热负载L与N两线的连通或断开，即通过温度探头感测地面地暖发热体的温度状态来调节系统的地面、房间温度以及生活所需系统的智能启停动作，使整个地暖系统处于合理的工作状态。
