乐智 LIVARTZ 地暖温控器

• 价          格： ¥
• 品          牌： 乐智 LIVARTZ

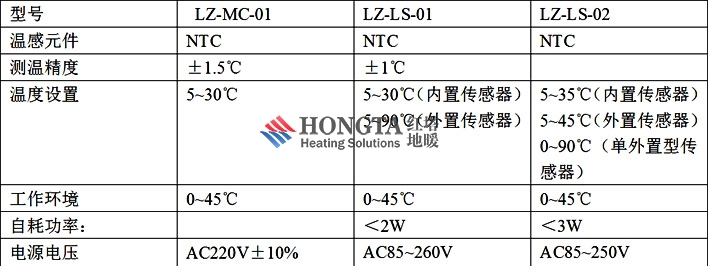

基本参数
基本参数
基本参数

﹤﹤

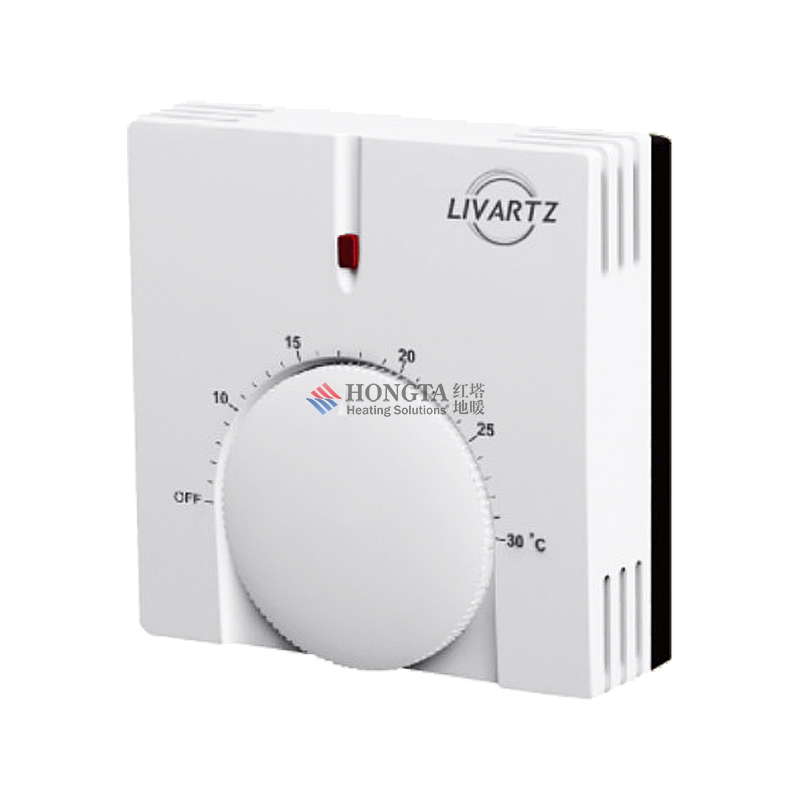

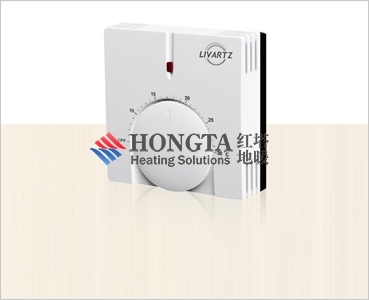

乐智 LIVARTZ

地暖地暖温控器 LZ-MC-01

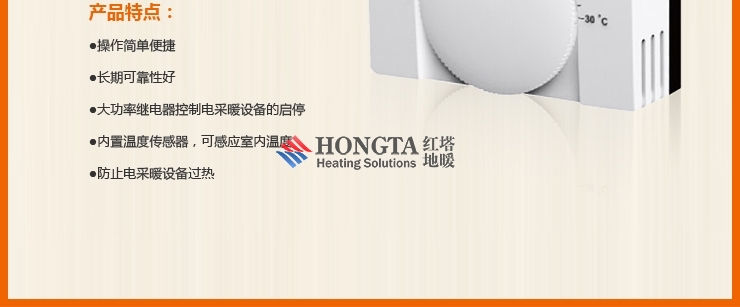

室内温度设定
控制电采暖设备的开与关
LED指示电源及工作状态
双温双控功能
温度刻度
面板拨盘开关

﹥﹥

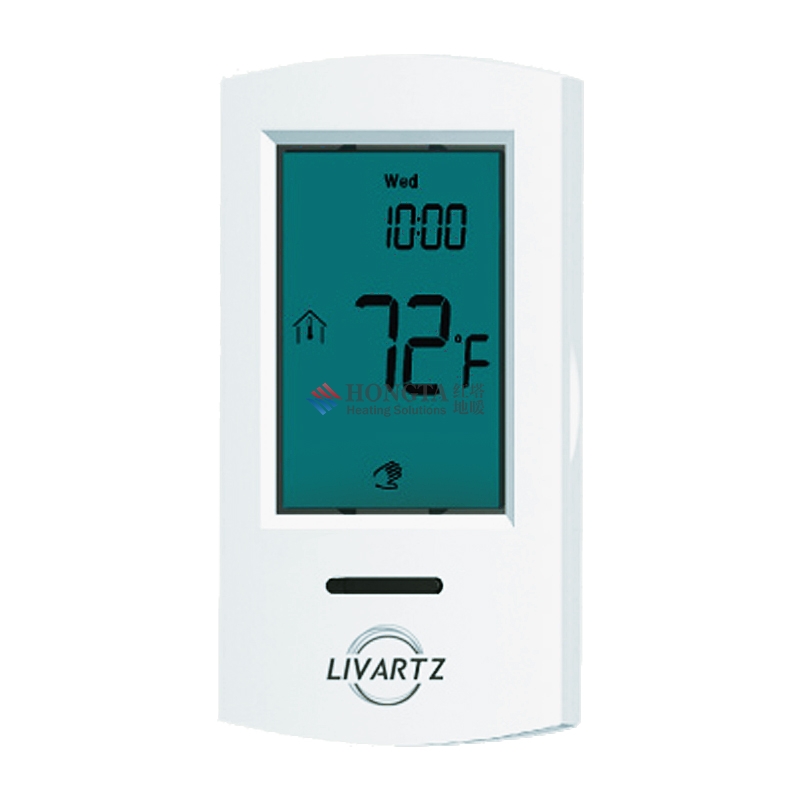

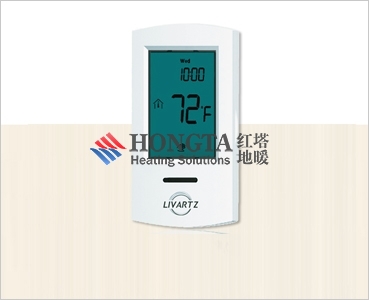

乐智 LIVARTZ

地暖温控器LZ-LS-01

内置温度传感器，可感应室内温度
防止电采暖设备过热
掉电记忆功能，低温保护功能
时钟、定时开关机、4时段编程功能
双温双控功能
蓝色背光
采用微电脑控制技术，大屏幕液晶显示

﹤﹤

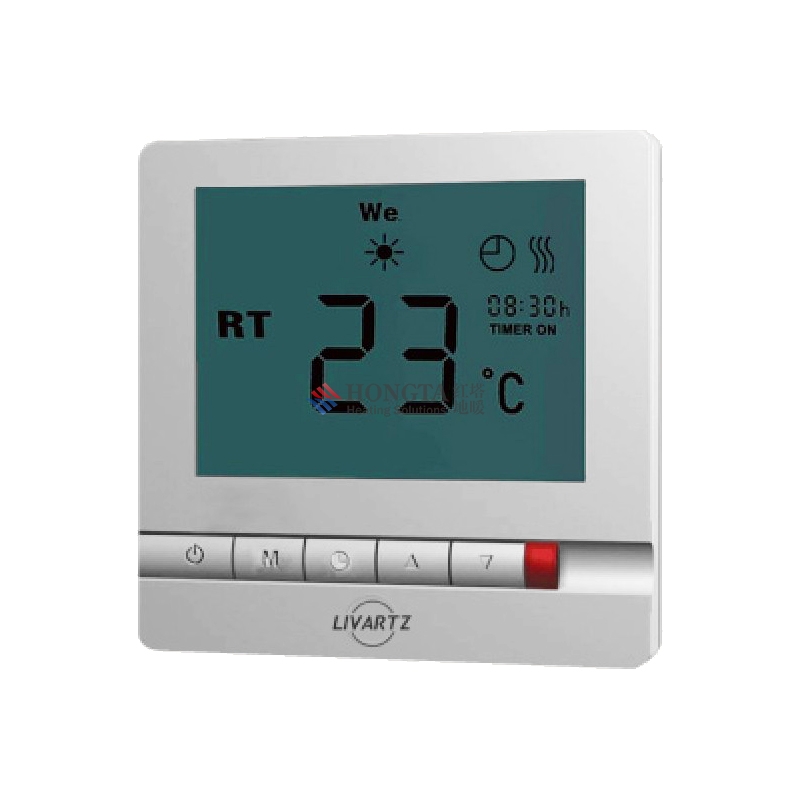

乐智 LIVARTZ

地暖温控器LZ-LS-02

内置温度传感器，可感应室内温度
防止电采暖设备过热
掉电记忆功能，低温保护功能
时钟、定时开关机、4时段编程功能
双温双控功能
蓝色背光
采用微电脑控制技术，大屏幕液晶显示
硅胶按钮

• 1、安装位置：
• （1）电地暖地暖温控器是安装在内墙体之上的，通常与灯开关位置类似，安装时尽量选择无遮盖物处。
• （2）一般地暖温控器安装在距离地面1.5m高度，周边不得有散热装置，避免阳光直晒、下面的感温探头不的有遮盖物，周边无任
• 何散热制冷装置，不宜设置在人员经常停留的位置。

• 2、安装注意事项：

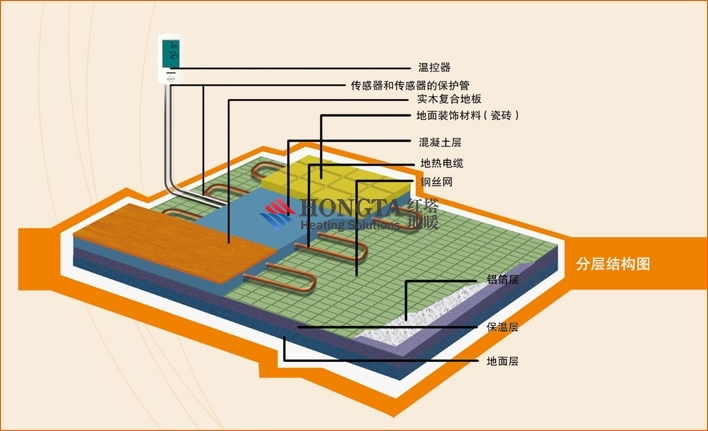

• （1）发热电缆应在整个地面尽量均匀地安装分布，绕过地面的管道，浴缸，橱柜等区域。
• （2）发热电缆的连接必须由授权电工完成。
• （3）发热线部分不允许进入穿线管中，不能互相接触或者交叉，也不能随意切割或者缩短发热电缆。
• （4）发热电缆铺设完毕以及混凝土浇筑完后都需测量电阻值，保证电阻值接近标准值。
• （5）安装好的发热电缆不可随意踩踏，踩踏会使电缆陷入保温层中，使用时热量无法散发，会对发热 电缆的使用寿命产生
• 影响。
• （6）温度低于-5T时，不宜铺设发热电缆；通电时，发热电缆必须展开。
• （7）传感器缆线必须由一段套管保护。感温探头应安装在两根加热电缆中间位置，确保所测的温度能代表地面 温度，预防
• 过热。感温探头应安装于穿线管中，线管端口离墙的距离为50-60cm。传感器宜布置在人员经 常停留且地面无覆盖物的
• 地方。

LIVARTZ乐智地暖在提供一流品质的同时更注重为顾客提供一流的服务。

LIVARTZ客户至上，产品研发源于客户需求，时刻关注您的满意度。

LIVARTZ信守承诺，经久耐用的质量考验，值得您的倾心信赖。

LIVARTZ助您打造理想中的舒适之家......

说明

一种新型采暖智能地暖温控器技术领域

[0001] 本实用新型涉及一种控制装置，具体的说是一种结构简单的新型采暖智能地暖温控器。

背景技术

[0002] 地暖温控器是集成编程器与软件并实现智能化控制温度的开关，可以自由调节室内温度，并能按照用户的要求设定系统各种时间段的工作状态；其可在各种预设好的模式下自动运行调节室温，使之达到舒适的温度环境；而配置的地暖温控器面板是实现各个操作功能的，进而达到进一步调节的目的。相关产品可广泛用于中央空调、单户取暖、地暖及各种燃油、燃气锅炉等设备。

[0003]目前国内外市场上的一般地暖温控器，其主要结构和原理都大致相同，安装过程中存在许多不足之处：一般地暖温控器只有液晶屏上盖和底板构成的一块面板，固定时需要使用螺丝固定，安装维护时需要拆卸螺丝，这一实现过程较为麻烦，降低工作人员的工作效率，另外现有地暖温控器在维修时多根线的接线非常不便，每次必须记清原来的接线位置。随着智能化生活概念的日益走进现代生活，这些不足之处成为制约地暖温控器发展的瓶颈。

发明内容

[0004] 本实用新型的技术任务是解决现有技术的不足，提供一种构思巧妙、新型的采暖用智能地暖温控器。

[0005] 本实用新型的技术方案是按以下方式实现的，一种新型采暖智能地暖温控器，其结构包括温控面板，所述温控面板的上部设置有液晶屏，在温控面板的下部设置有菜单键、开关键和两个调节键，所述温控面板固定在外框、底座之间，外框、底座通过设置的插条、插槽相互插接固定。

[0006] 所述的底座上均匀开有接线孔。

[0007] 本实用新型与现有技术相比所产生的有益效果是：

[0008] 本实用新型的一种新型采暖智能地暖温控器具有结构简单、使用方便、构思巧妙等特点，地暖温控器的整体结构采用扣合式连接，安装拆卸方便，定位牢固，同时避免电路板裸露在夕卜，安全性能高，适用范围广泛，具有很好的推广使用价值。

附图说明

[0009] 附图I是本实用新型的结构示意图。

[0010] 附图中的标记分别表示：

[0011] I、外框，2、温控面板，3、液晶屏，4、底座，5、接线孔，6、插槽，7、调节键，8、菜单键，9、开关键，10、插条。

具体实施方式[0012] 下面结合附图对本实用新型的一种新型采暖智能地暖温控器作以下详细说明。

[0013] 如附图I所示，一种新型采暖智能地暖温控器，其结构包括温控面板2，所述温控面板2的上部设置有液晶屏3，在温控面板2的下部设置有菜单键8、开关键9和两个调节键7，两个调节键7分别指向上调节键和向下调节键，所述温控面板2固定在外框I、底座4之间，夕卜框I的开口大小恰好将温控面板2的液晶屏3、按键显示在外，而外框I的边缘则能够压住温控面板2的边缘，外框I、底座4通过设置的插条10、插槽6相互插接固定，插条10设置在外框I的上下边缘处，插槽6则设置在底座4的上下边缘处。所述的底座4上均匀开有接线孔5，接线孔5顺序设置并在其旁边标有标号，这样工作人员在安装维护时按标号接线即可，接线位置固定，不需记忆接线位置即可使用，十分方便。
