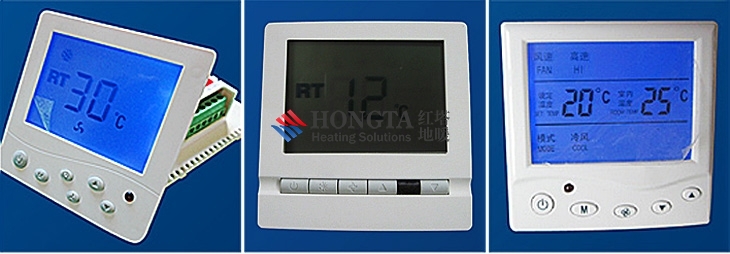

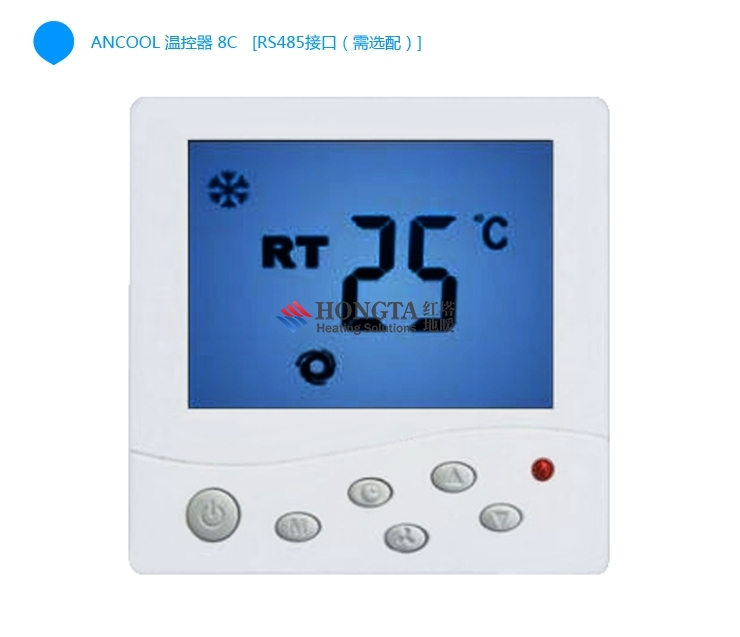

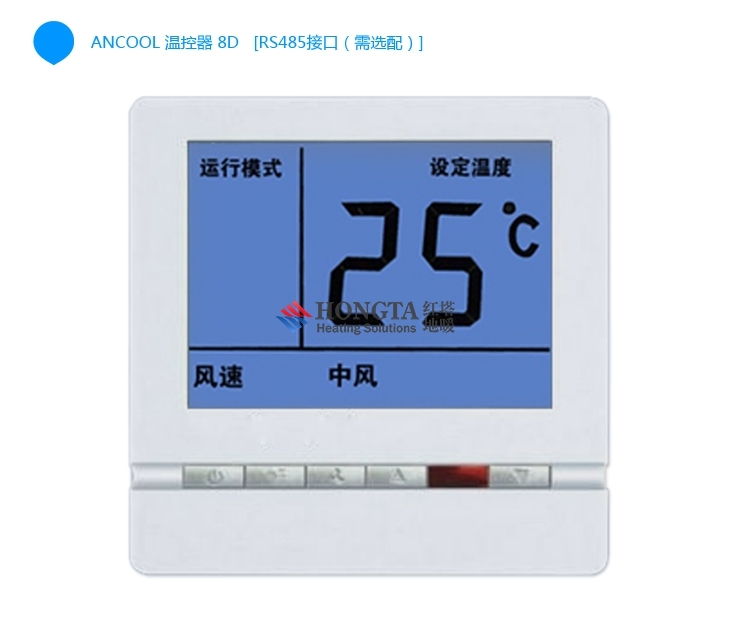

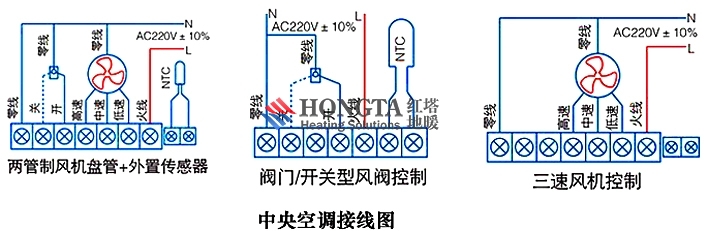

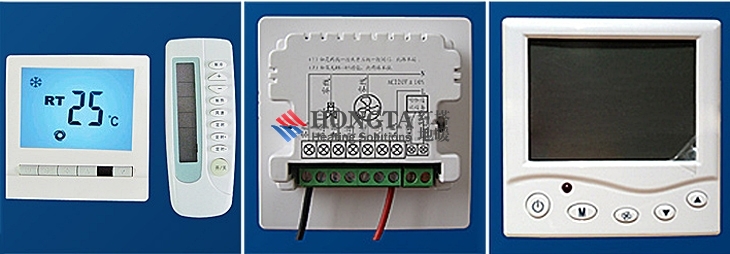

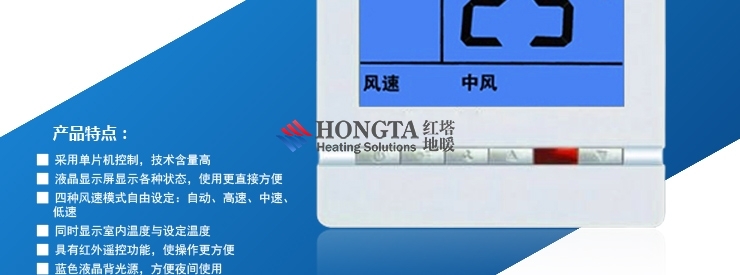

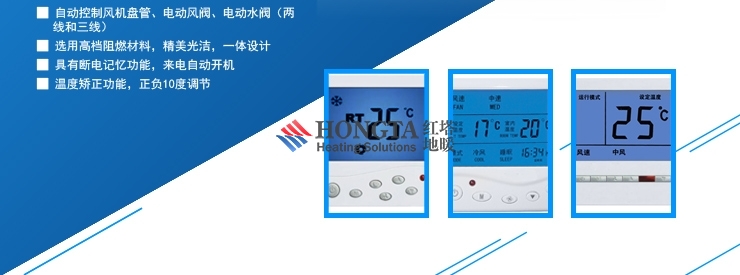

ANCOOL 风机盘管地暖温控器

• 价          格： 仅供参考，不销售
• 品          牌： ANCOOL

说明

风机盘管温度控制器

本实用新型涉及中央空调领域里的一种风机盘管温度控制器。

目前国内的中央空调普遍采用美国江森公司生产的风机盘管三速地暖温控器。其控温原理是利用弹性膜盒受温度的影响而热胀冷缩，推动固定在连杆上的电接点的开、合作用，打开或关闭冷冻水管上的电磁阀使冷冻水截止或流通来调节室温。三速地暖温控器内有调节螺钉用以设定温度。在致冷状态下，室温高于设定温度，该电接点闭合，电磁阀打开，盘管中有冷冻水流通，风机向室内送冷风而使室温下降。当室温和设定温度相等时，电接点断开，电磁阀关闭，中断冷冻水的供给，而风机仍在运转，送入的已不是冷风，室温不再下降。装在地暖温控器上的三速开关通过手动改变风机的低、中、高三种转速，这种以机械原理构成的地暖温控器，冷风量(设定为致冷)不随室温变化，因此它是不连续的，而且三速开关和它控制的电磁阀都属高故障元件，实际使用中故障率很高。

本实用新型的目的是提供一种通过送入室内冷风量(或热风量)的多少来调节室温，风机的转速随室温和设定温度值的温差成比例变化的，在风机盘管进水管(冷或热)处取消电磁阀的风机管温度控制器。

本实用新型的目的是通过以下技术方案实现的，一种包括壳体的风机盘管温度控制器，其特征在于由整流稳压电路、温度传感器及线性放大电路、设定温度数显及温度设定电路和速度控制调节电路构成，整流稳压电路为温度传感器及线性放大电路、设定温度数显及温度设定电路和速度控制调节电路提供工作电压，温度传感器及线性放大电路的输出经电阻R11与速度控制调节电路中的输入端电阻R28与集成电路IC14(NEC2501)第1脚的公共端联接，设定温度数显及温度设定电路的输出经集成电路IC14(LM324)的第7脚与速度控制调节电路的输入端电阻R29与集成电路IC4(NEC2501)的第2脚的公共端联接，速度控制调节电路中的双向可控硅SCR2的一端外接风机；整流稳压电路由电阻R1～R6、R39，电容C1～C10、二极管D1～D7、三极管Q1、可控硅SCR1、集成电路IC1、IC2(7805)、变压器TP1、开关AN1、AN2构成；温度传感器及线性放大电路由电阻R7～R11，电容C11，温度传感器Rt，电位器W1～W2，集成电路IC3(OP-07)和拨动开关K1构成；设定温度显示及温度设定电路由电阻R12～R27，电容C17～C18，电位器W3，按钮开关AN3、AN4，集成电路IC4(LM324)、IC5(CD40192)、IC6(CD40145)、IC7与IC8(74AlS04)、IC9(CD4013)、IC10～IC11(CD4066)和液晶数字显示器IC16构成；速度控制调节电路由电阻R28～R38，电容C12～C16，二极管D8～D10，三极管Q2～Q4，双向可控硅SCR2，集成电路IC4(LM324)、IC13(CD40)11)、IC14～IC15(NEC2501)、按钮开关AN3、AN4和保险丝FS构成，温度传感器Rt经导线接出壳体外。

本实用新型采用MOS数字电路和可控硅无触点开关，形成无可动触头，无机械磨损，MOS电路工作电流为微安级，发热量很小，温度按照设定值进行自动控制，外接的风机转速随温差变化而变化，工作灵敏，温差＜0.1％便可启动，只要室温等于或低于设定值(致冷状态下)，风机便自动停止运转，节省了风机盘管中的电磁阀，本实用新型可用于致冷，也可用于采暖，换季时通过拨动切换开关来实现，本实用新型可取代进口产品，广泛适用于大厦、写字楼、酒店、医院等采用中央空调系统的室内温度控制。

附图1为本实用新型电路方框图；附图2为本实用新型整流稳压电路电原理图；附图3为本实用新型温度传感器及线性放大电路电原理图；附图4为本实用新型设定温度数显及温度设定电路电原理图；附图5为本实用新型速度控制调节电路电原理图。

附图中：电阻R1～R39，电容C1～C18，二极管D1～D10，集成电路IC1～IC15，三极管Q1～Q4，可控硅SCR1～SCR2，液晶数字显示器IC16，变压器TP1，开关AN1～～AN4，温度传感器Rt，电位器W1～W3，拨动开关K1，电路联接点VCC、VSS。

结合附图和实施例进一步说明本实用新型，本实用新型由壳体、整流稳压电路、温度传感器及线性放大电路、设定温度数显及温度设定电路和速度控制调节电路构成。整流稳压电路由电阻R1～R6、R39，电容C1～C10、二极管D1～D7，三极管Q1、可控硅SCR1、集成电路IC1、IC2(7805)，变压器TP1，开关AN1、AN2构成。温度传感器及线性放大电路由电阻R7～R11，电容C11，温度传感器Rt，电位器W1～W2，集成电路IC3(OP-07)和拨动开关K1构成。设定温度显示及温度设定电路由电阻R12～R27，电容C17～C18，电位器W3，按钮开关AN3、AN4，集成电路IC4(LM324)、IC5(CD40192)、IC6(CD40145)、IC7与IC8(74ALS04)、IC9(CD4013)、IC10～IC11(CD4066)和液晶数字显示器IC16构成。速度控制调节电路由电阻R28～R38，电容C12～C16，二极管D8～D10，三极管Q2～Q4，双向可控硅SCR2，集成电路IC4(LM324)、IC13(CD4011)、IC14～IC15(NEC2501)按钮开关AN3、AN4和保险丝FS构成。传感器Rt经导线接出壳体外，开关AN1～AN4和液晶数字显示器IC16均置于壳体的面板上。

采用负阻效应的热敏电阻Rt作为感温元件，安装在回风口处，25℃时Rt=10KΩ，温度上升，阻值减小；温度下降，阻值增大。R1、W1、R2、Rt组成桥路，设计上使室温为19℃时桥路输出为OV，室温每增加1℃，桥路输出电压增加0.025V，经IC3(OP-07)放大，放大器设计电压增益高16倍，也就是室温19℃以上每增加1℃，放大器输出增加0.4V，室温比设定温度越大，此输出电压越大。

IC5(CD40192)为予置双时钟同步加/减计数器，当“加”CP端有一个上升沿脉冲，计数器加1(BCD码)，当“减”CP端有一个上升沿脉冲，计数器减1，经IC6(CD40145)译码成十进制(低电平输出)，IC7、8(74ALSO4)反相后输出十进制与温度19～28℃对应的十进制步进信号触发模拟开关IC10、11、12(CD4066)，将与温度19℃～28℃对应的直流电压加到1/4IC4(LM324)组成的跟随器的正向输入端，其输出经第7脚接出，其上的电压值就是相对应的设定温度值；故IC3和1/4IC4输出端间的电压值就是室内实际温度和设定温度的差值。集成电路74AlS04为六反相器，故需用二片为IC7、8，集成电路CD4066为回路模拟开关，故需用3片为IC10、11、12。IC9(CD4013)可保证每按一下AN3或AN4按钮，送出一个CP脉冲。

地暖温控器予置在23C，即开机便予置设定温度为23℃，液晶温度显示器IC16也显示23℃。如果设定温度需要升高，则按AN3，每按一下，上升1℃，显示器也同时显示上升1℃的温度值。如果要降低设定温度，则按AN4，每按一下，便在原有设定温度基础上下降1℃。

外接的风机电动机，经双向可控硅SCR2供电，如SCR2无触发电压，SCR2关断，风机停转；如SCR2上的触发电压始终有，SCR2一直导通，风机便以额定转速旋转。如果SCR2上的触发电压是间断的，且每秒内以相同的频率变化，风机的转速便按SCR2的通、断时间的比例变化而变化。IC13(CD4011)的二个与非门组成振荡频率f≈1赫的振荡器，另二个与非门组成脉冲前沿前移、后沿后移的单稳电路，移相的时间由电容C12和IC14的4-3间相对应的阻抗值决定。IC14是一只光耦器，型号为NEC2501，经测定，1-2端间的电流为1.5mA时，4-3端间呈现的电阻为20KΩ，随着1-2间电流的增大，4-3间的电阻减小，当1-2间电流达10mA，4-3间电阻为～400Ω，电流达50mA，阻抗≈0。IC14的1-2间接入的是对应于室温和设定温度间温差的电压，此电压为温差每1℃是0.4V，随温差大小的改变，温差越小，1-2间的电压越小，风机转速越低。Q3三极管是用来关断SCR2的，也就是使风机停转，当室温和设定温度相等时，比较器2/4IC4(LM324)输出跳变为负，该输出端接到Q3的基极使Q3截止，SCR2无触发脉冲而关断，风机停转。只要室温略高于设定温度(0.01℃)，Q3便饱和导通。随着室温高于设定温度的大小，风机由低速到额定转速旋转，向室内送入风量而调节室内温度。Q4、Q2是为向IC13供电电源而设置，当按动设定温度按钮AN3或AN6时，直流电源VCC充电，Q2三极管饱和导通，Q4截止，IC13失电。无触发脉冲输出，风机不转，经R37,C16延时(约1.5秒)IC13得电，风机启动。
