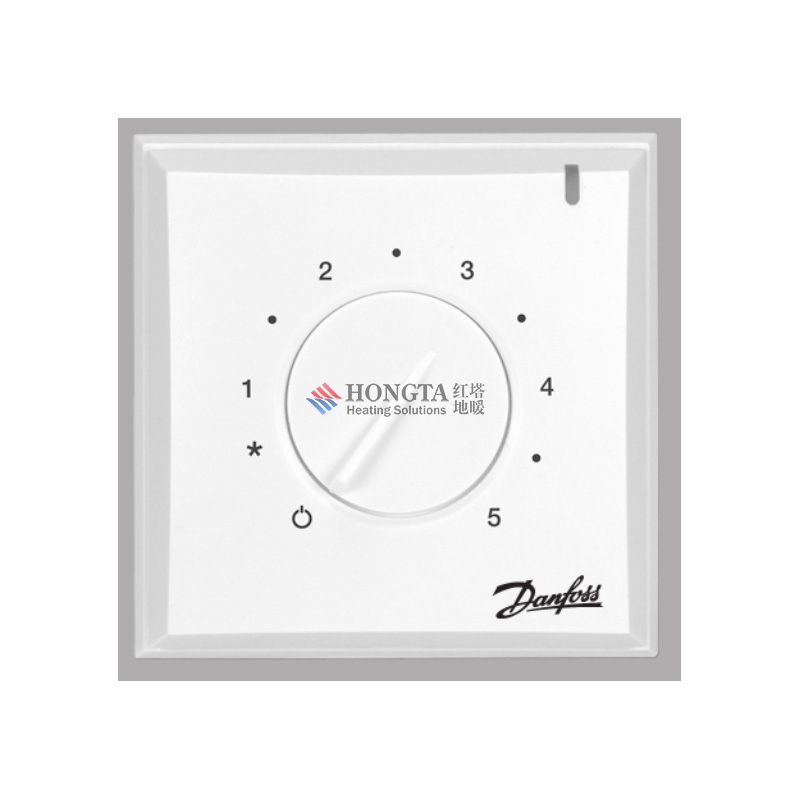

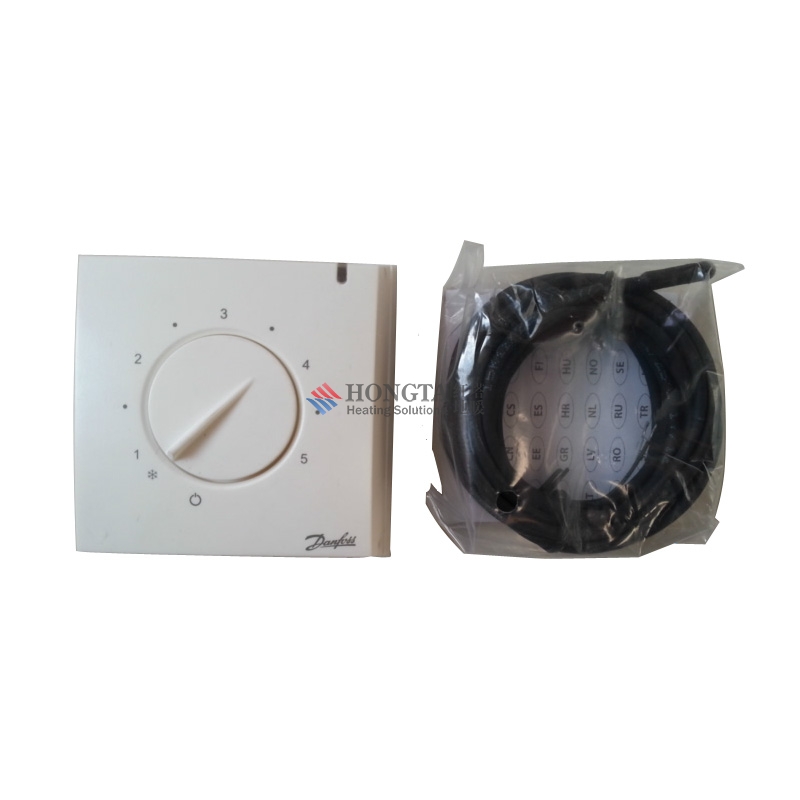

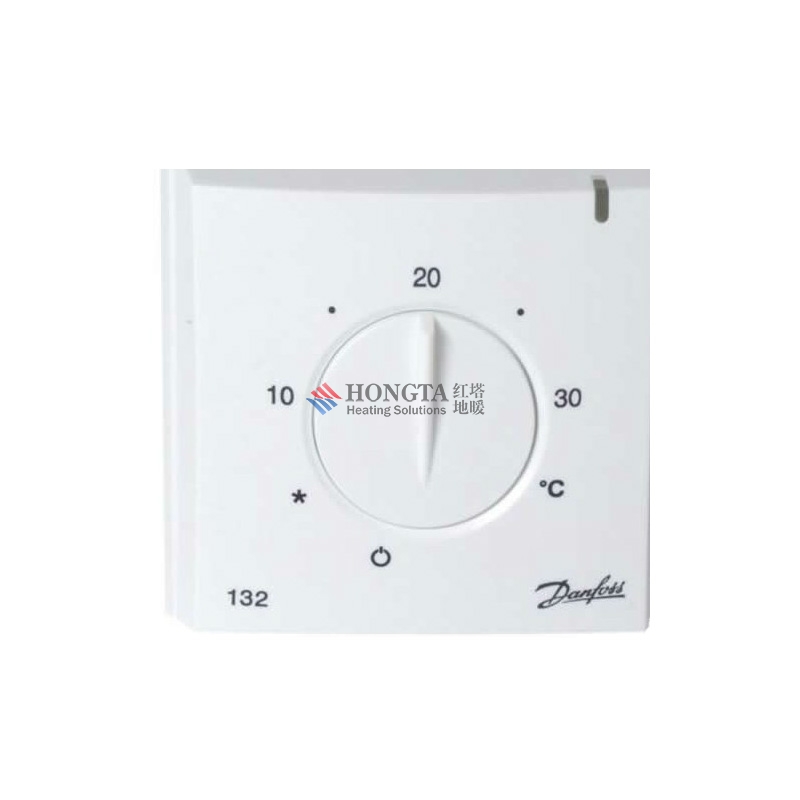

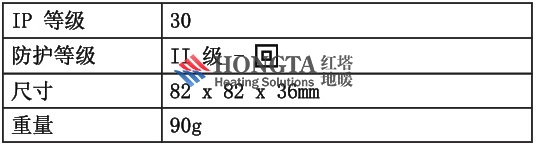

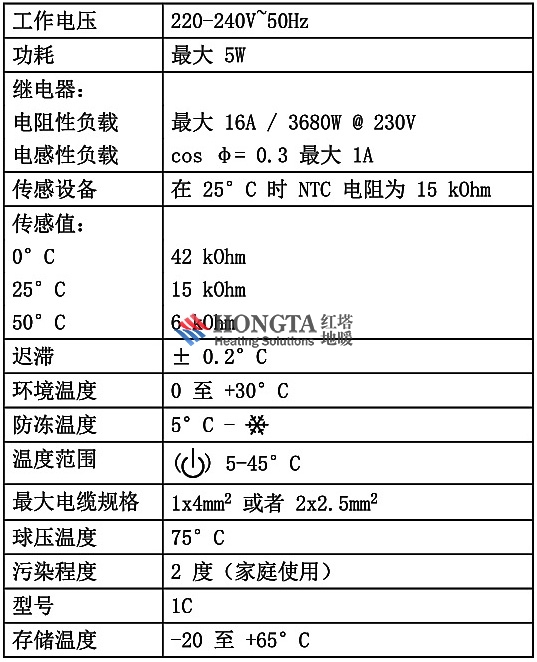

丹佛斯 Danfoss EFET系列机械式地暖地暖温控器

• 价          格： 仅供参考，不销售
• 品          牌： 丹佛斯 Danfoss

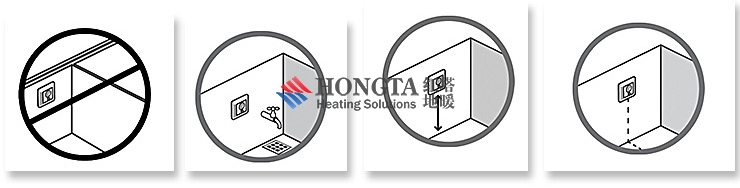

请遵守以下放置指南：
将地暖温控器放置在墙壁上合适的高度（通常为80-170cm）。
在潮湿的房间内，必须依照当地有关 IP 级别的规定放置地暖温控器。
不要将地暖温控器放在外墙内侧。

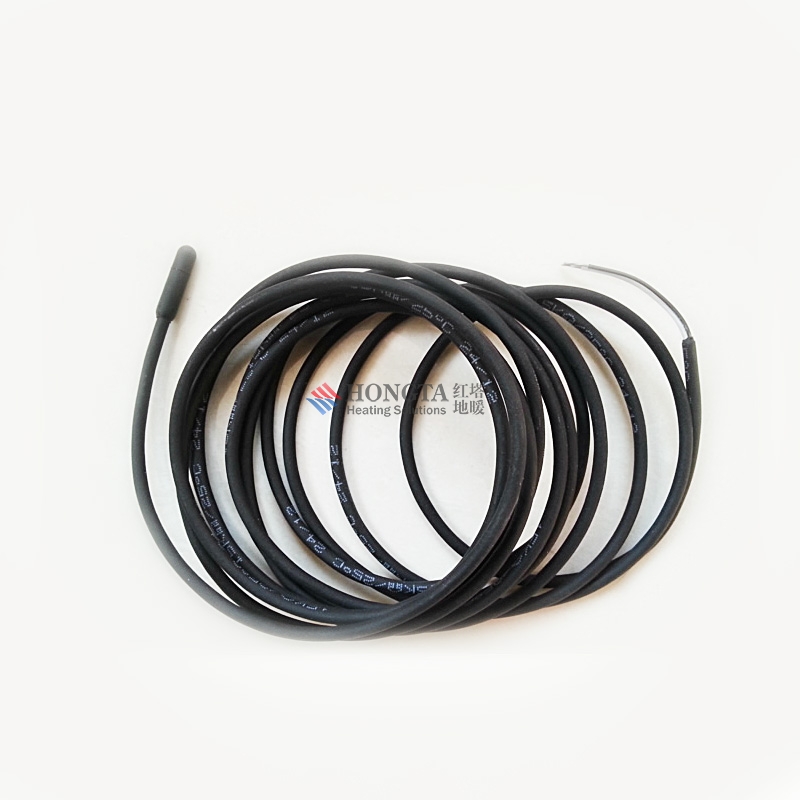

  将地面传感器放入管道内的合适位置，以免暴露在阳光下或门开口通风处。
  与两条加热电缆的距离相同，均大于2厘米。
  导管应与地表齐平 - 如必要，钻孔以装填导管。
  将导管塞入接线盒内。
  导管的最小弯曲半径必须为 50mm。

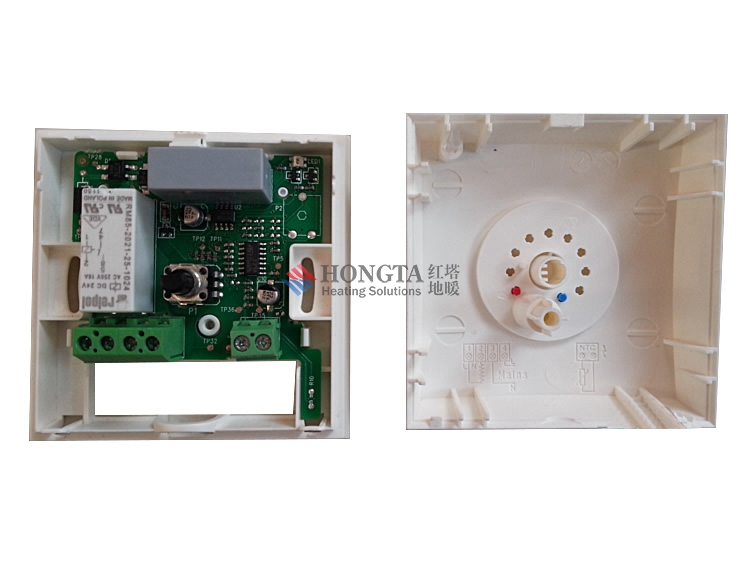

（1）打开地暖温控器：
  使用小螺丝刀提起按钮。
  拧松固定前面板的螺钉。
  用扁平的物件按住开锁键，同时慢慢向外拉前盖。

（2）将螺钉拧入地暖温控器每一侧的孔内，将地暖温控器直接固定在墙上。用于固定地暖温控器的螺钉孔。

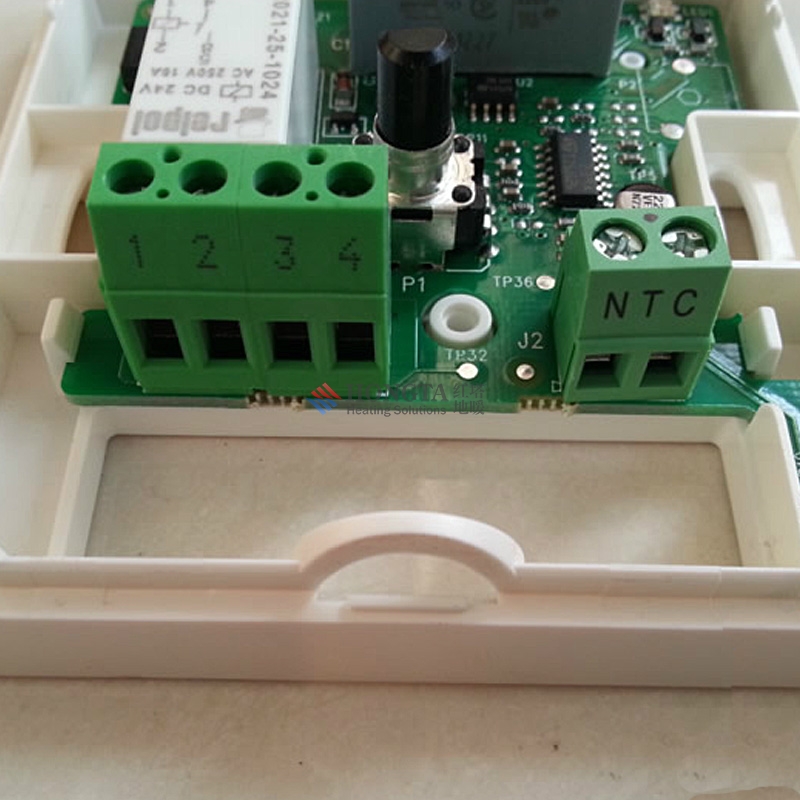

（3）按照连接图说明连接地暖温控器。
必须使用单独的连接器将加热电缆的屏幕连接至电源线的接地导体。
注意： 请务必在地面的导管内安装地面传感器。

（4）按与拆卸相反的顺序安装前盖和按钮。
（5）打开电源。

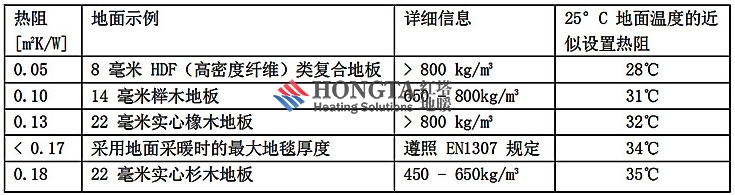

如何更改最小和最大地面温度

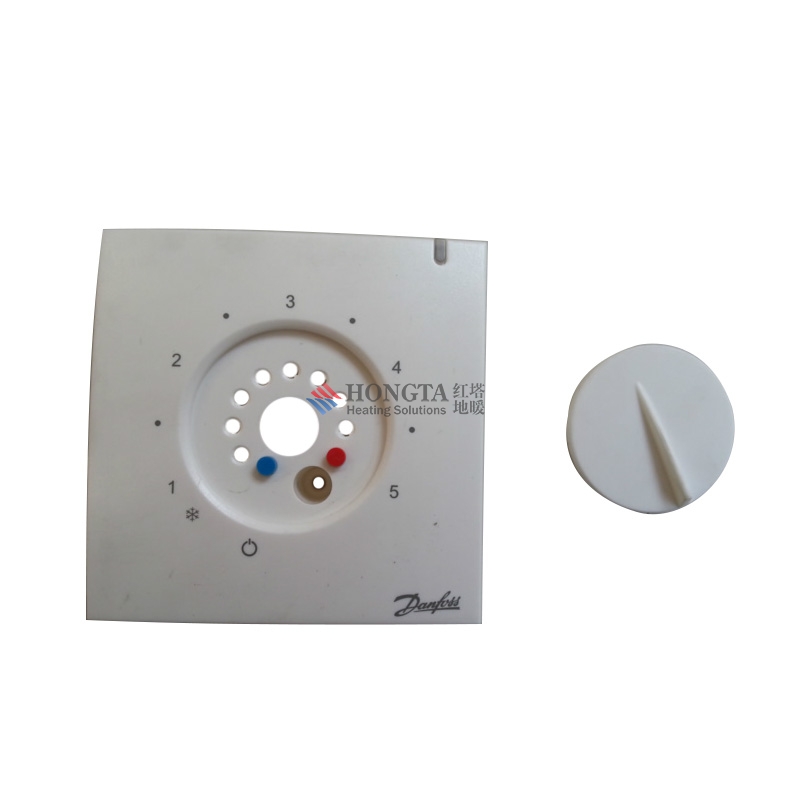

（1）使用薄的一字型螺丝刀提起调节钮。①
（2）将导销移到所需的位置。② ③
（3）将调节钮调回原位。

新型智能地暖温控器

技术领域

[0001] 本实用新型涉及一种空调控制设备，特别涉及一种新型智能地暖温控器。

背景技术

[0002] 随着节能技术的发展，地暖温控器也朝着智能化节能方向发展。现有技术中，地暖温控器(地暖温控器是指空调温度控制器)已经从人为操作按键启闭节能模式的被动节能方式转换为感应式启闭节能模式的主动节能方式。其中，主动节能方式多选择传感器与地暖温控器之间有线连接，该种连接方式安装繁琐，在一些无法布线的场合就限制了地暖温控器节能技术的使用。

实用新型内容

[0003] 为解决上述技术问题，本实用新型提供了一种新型智能地暖温控器，以实现温控设备的方便、快捷安装，并拓展感应范围。

[0004] 为达到上述目的，本实用新型的技术方案如下:

[0005] 一种新型智能地暖温控器，包括地暖温控器本体，还包括与所述地暖温控器本体配套的无线感应器，所述无线感应器包括无线接收器和无线发射感应器，所述无线接收器内置于所述地暖温控器本体内，所述无线发射感应器外置于所述地暖温控器本体并通过无线信号与所述无线接收器连通；所述无线感应器包括内置的微处理器，所述微处理器与所述地暖温控器本体连通。

[0006] 优选的，所述无线发射感应器为磁感应无线发射感应器，其为外置于所述地暖温控器本体的磁感应开关。

[0007] 优选的，所述无线发射感应器为红外感应无线发射感应器，其为外置于所述地暖温控器本体的红外感应探头。

[0008] 通过上述技术方案，本实用新型提供的新型智能地暖温控器，其通过将感应器与地暖温控器本体的有线连接变为无线连接，只需在地暖温控器本体内设置无线接收器即可，而外置的无线发射感应器可以在一定的空间范围内任意位置安装，安装较为方便且感应范围有效扩大，其具有如下优点:

[0009] ①无线接收器可以同时连接16个无线发射感应器，接收器对地暖温控器的状态的切换是以无线发射感应器状态判断为前提的，可支持多门窗大空间环境应用；

[0010] ②16个无线收发系统之间无干扰，可多系统同时运行；

[0011] ③系统可以同时感知多种类型的无线发射感应器。

附图说明

[0012] 为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍。

[0013] 图1为实施例所公开的新型智能地暖温控器的结构原理示意图；

[0014] 图2为实施例所公开的新型智能地暖温控器的工作原理示意图。具体实施方式

[0015] 下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。

[0016] 参考图1，本实用新型提供的新型智能地暖温控器，包括地暖温控器本体，还包括与地暖温控器本体配套的无线感应器，无线感应器包括无线接收器和无线发射感应器，无线接收器内置于地暖温控器本体内，无线发射感应器外置于地暖温控器本体并通过无线信号与无线接收器连通；无线感应器包括内置的微处理器，微处理器与所述地暖温控器本体连通。

[0017] 其中，无线发射感应器有两种类型，一种为磁感应无线发射感应器，一种为红外感应无线发射感应器；磁感应无线发射感应器使用磁感应开关，通过感应磁场的变化来确定探测物的工作状态，并将状态发送至无线接收器；红外感应无线发射感应器使用红外感应探头安装于室内，通过感知生物的红外信号来确实接收范围内的状态，并将状态发送至无线接收器。

[0018] 参考图2，本实用新型的工作原理为:

[0019] 无线发射感应器发送两个不同的信号给无线接收器，一个信号表示“状态已改变”，一个信号表不“状态已恢复”;

[0020] 无线接收器内含有微处理器，会根据所有对码的无线发射感应器的发送信号进行综合分析:当一个或多个无线发射感应器感知的磁场或感知的生物红外信号发生大于设定范围的变化时，发生状态改变的无线发射感应器将发送“状态已改变”信号给无线接收器，无线接收器的微处理器将控制地暖温控器进入地暖温控器省电模式；当所有发生状态改变的无线发射感应器感知磁场或感知生物红外信号重新返回稳定的数值时，所有已经发送过“状态已改变”信号的无线发射感应器将发送“状态已恢复”信号给无线接收器，无线接收器的微处理器控制地暖温控器进入地暖温控器正常工作模式，当其中任何一个状态发生变化的无线发射感应器未发送“状态已恢复”信号，无线接收器的微处理器均不会产生控制动作。
