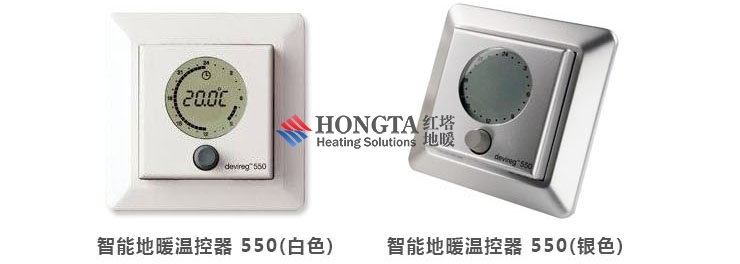

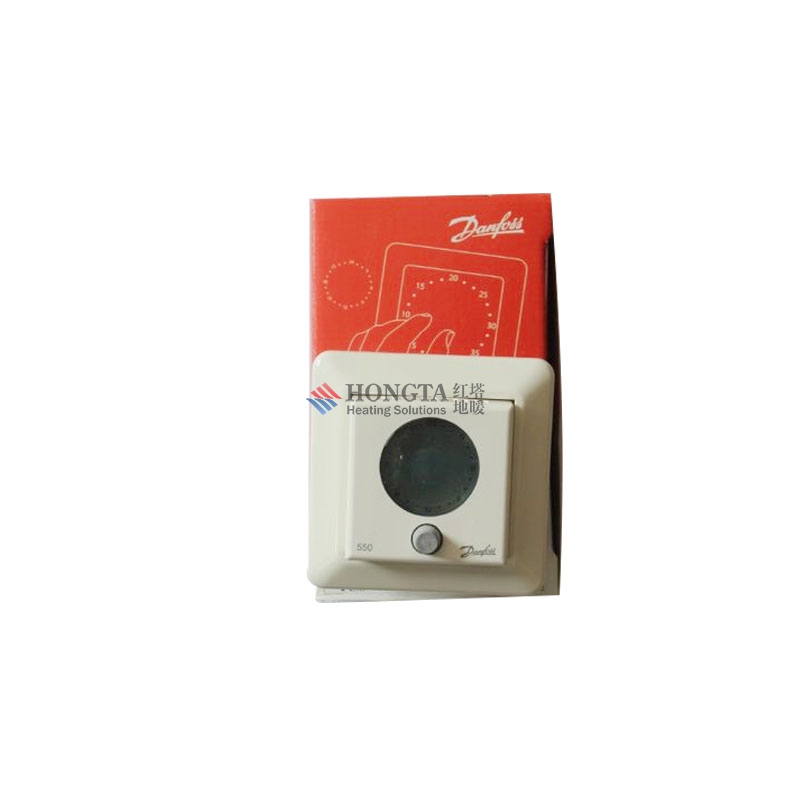

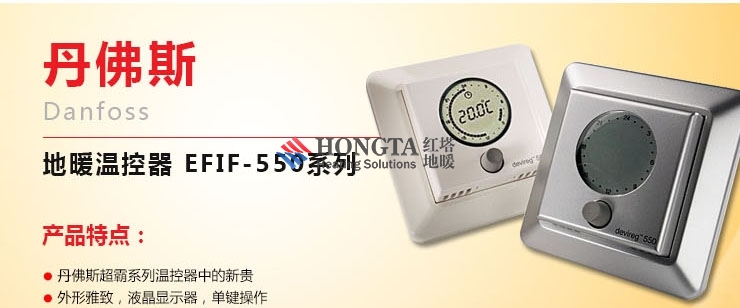

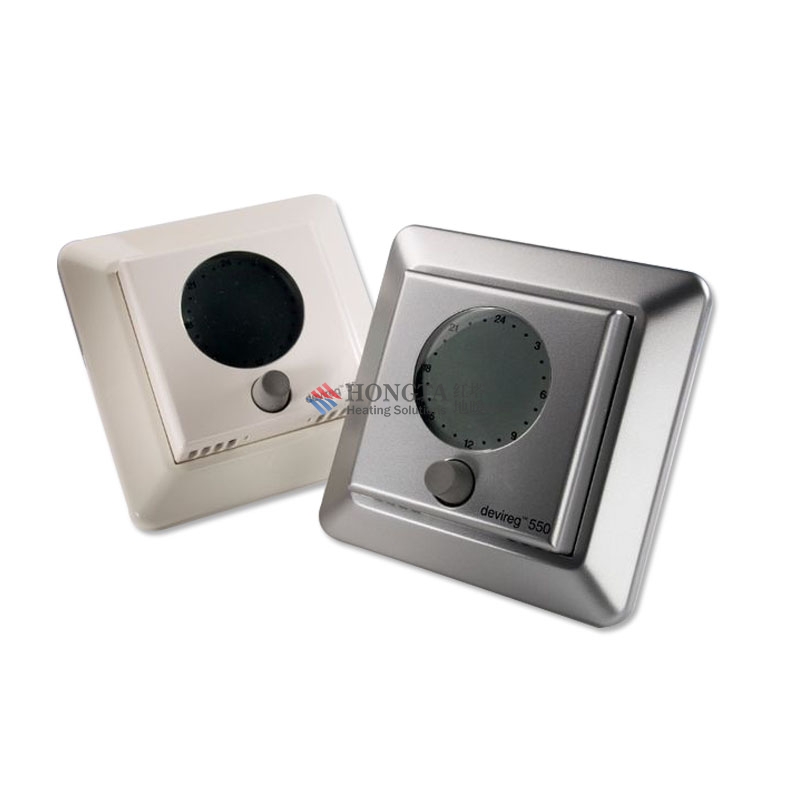

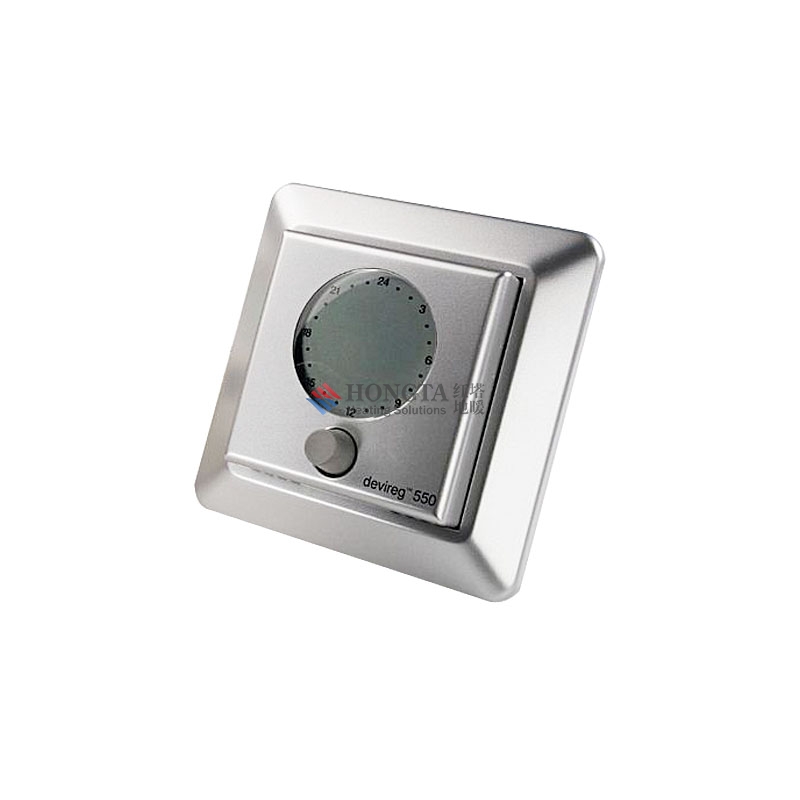

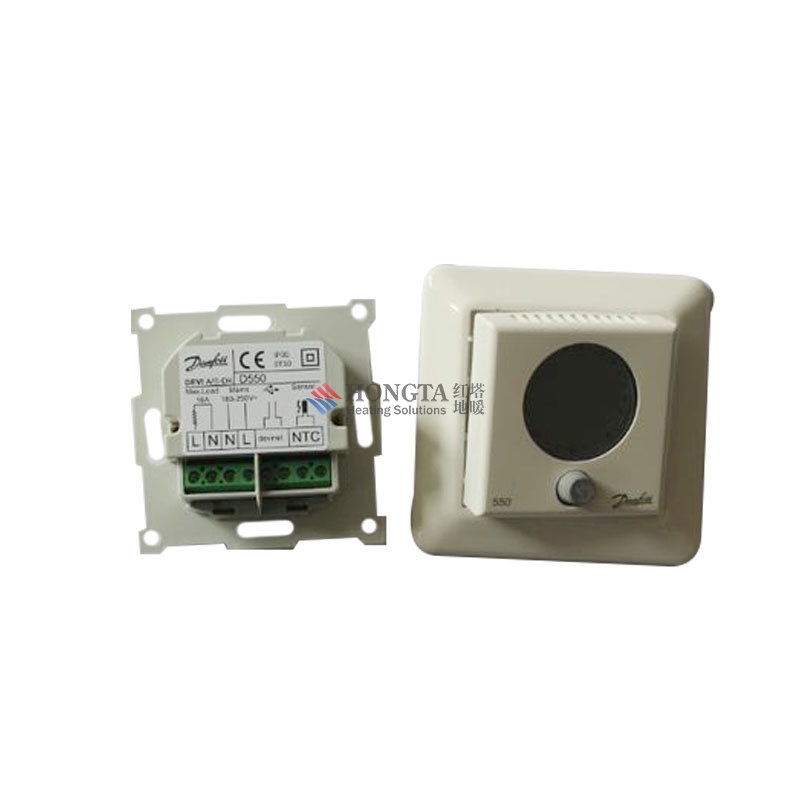

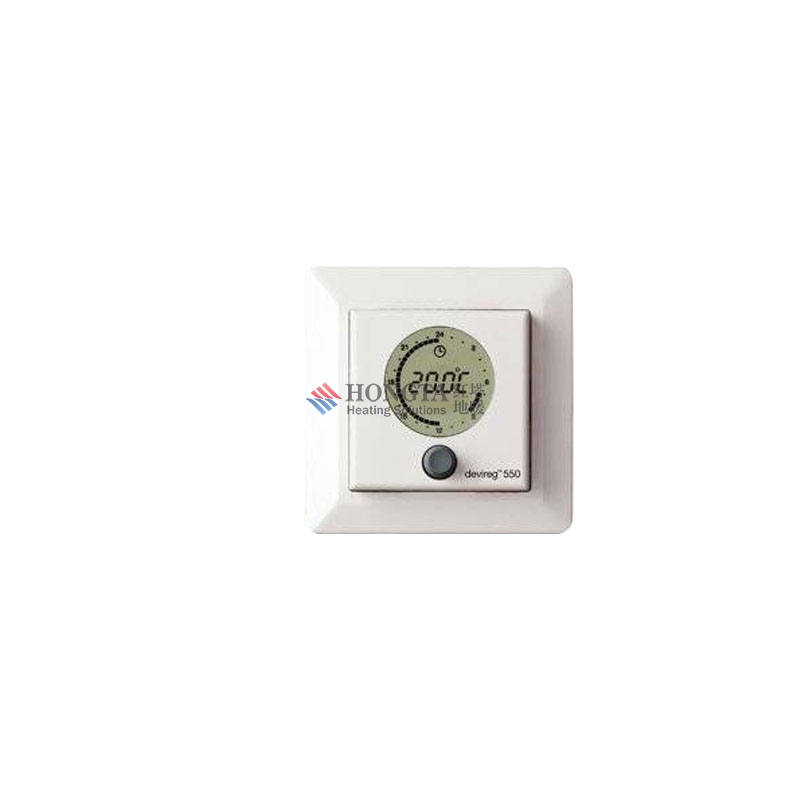

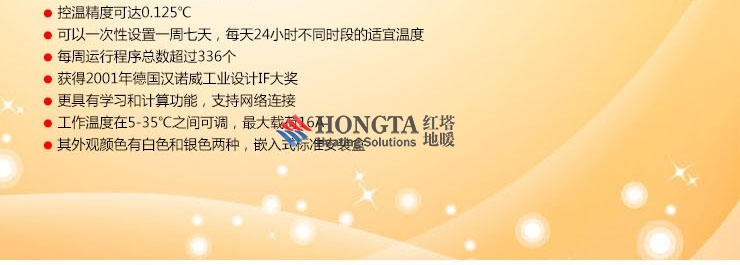

丹佛斯 Danfoss 550系列智能地暖地暖温控器

• 价          格： ¥
• 品          牌： 丹佛斯 Danfoss

说明

一种基于433MHz无线控制的智能暖通地暖温控器

技术领域

[0001] 本实用新型涉及暖通地暖温控器的产品领域，更具体地，涉及一种基于433MHz无线控制的智能暖通地暖温控器。

背景技术

[0002] 随着国家节能减排任务的落实和人们对舒适环境的追求，地暖系统将被广泛采用。暖通地暖温控器是地暖系统的重要组成部分，其应用也越来越多，其种类也越来越多。无线433MHz传输控制的应用可减少房间施工安装布线，安装方便，减少成本，市场潜力很大。

实用新型内容

[0003] 本实用新型提出一种基于433MHz无线控制的智能暖通地暖温控器，实现采用无线433433MHz无线传输控制命令，减少安装布线。

[0004] 为了实现上述目的，本实用新型的技术方案为:

[0005] 一种基于433MHz无线控制的智能暖通地暖温控器，包括通过无线连接的无线地暖温控器发送装置和无线地暖温控器的接收装置；

[0006] 所述无线地暖温控器发送装置包括第一供电模块、显示模块、第一按键模块、第一处理模块、温度检测模块和第一 433MHz无线信号收发模块，所述第一供电装置向无线地暖温控器发送装置供电，所述温度检测模块的输出端接第一处理模块，第一按键模块的输出端接第一处理模块，第一处理模块接显不模块的输入端，第一 433MHz无线信号收发模块和第一处理模块连接；

[0007] 所述无线地暖温控器的接收装置包括第二供电模块、指示灯、第二按键模块、第二处理模块、第二 433MHz无线信号收发模块和继电器控制模块，所述第二供电模块向无线地暖温控器的接收装置供电，所述指示灯的输入端接第二处理模块，第二按键模块的输出端接第二处理模块，第二 433MHz无线信号收发模块和第二处理模块连接，第二处理模块接继电器控制模块的输入端；

[0008] 所述第一 433MHz无线信号收发模块接第二 433MHz无线信号收发模块。

[0009] 第一处理模块通过第一按键模块操作用户各种参数的设定，并由显示模块显示操作的过程，第一处理模块通过温度检测模块检测室内温度并根据用户设定的参数值，通过第一 433MHz无线信号收发模块发送给无线地暖温控器的接收装置；第二处理模块接受命令并执行，根据命令的要求控制继电器控制模块中继电器的开通和断开。控制命令采用433MHz无线传输，且数据传输方向是双向的，是半双工方式。

[0010] 更进一步的，所述无线地暖温控器发送装置还包括实时时钟控制模块，所述实时时钟控制模块的输出端接第一处理模块，无线地暖温控器发送装置还设有后备电池，保证掉电时实时时钟控制模块继续运行。

[0011] 更进一步的，所述第一供电模块包括电池和电源管理模块。

[0012] 更进一步的，所述显示模块为带背光的段式液晶显示屏，显示美观大方。[0013] 更进一步的，所述温度检测模块为热敏电阻。

[0014] 更进一步的，所述无线地暖温控器的接收装置还包括高温保护点温度检测模块，所述高温保护点温度检测模块的输出端接第二处理模块。

[0015] 更进一步的，所述第二供电模块包括电源和降压整流稳压模块。

[0016] 更进一步的，所述继电器控制模块包括四路独立的继电器输出控制模块。

[0017] 与现有技术相比，本实用新型技术方案的有益效果是:

[0018] (I)实现采用无线433Mhz无线传输控制命令，减少安装布线，且无线地暖温控器的接收器具有多通道控制功能。(2)是一种独特的暖通地暖温控器，具有独特的液晶屏显示和背光功能、具有实时时钟功能等多功能。(3)提升行业竞争力，丰富暖通地暖温控器的种类。

附图说明

[0019] 图1是本实用新型的原理结构框图。

[0020] 图2是本实用新型的液晶屏显示效果图。

[0021] 图3是本实用新型的接收装置电路原理图。

[0022] 图4是本实用新型的发收装置电路原理图。

具体实施方式

[0023] 下面结合附图和实施例对本实用新型的技术方案做进一步的说明。

[0024] 如图1，一种基于433MHz无线控制的智能暖通地暖温控器，包括通过无线连接的无线地暖温控器发送装置I和无线地暖温控器的接收装置2 ；

[0025] 所述无线地暖温控器发送装置I包括第一供电模块101、显示模块102、第一按键模块103、第一处理模块104、温度检测模块105、第一 433MHz无线信号收发模块106和实时时钟控制模块107，所述第一供电模块101向无线地暖温控器发送装置供电，所述温度检测模块105的输出端接第一处理模块104，第一按键模块103的输出端接第一处理模块104，第一处理模块104接显不模块102的输入端,第一 433MHz无线信号收发模块106和第一处理模块104连接，实时时钟控制模块107的输出端接第一处理模块104 ；

[0026] 所述无线地暖温控器的接收装置2包括第二供电模块201、指示灯202、第二按键模块203、第二处理模块204、第二 433MHz无线信号收发模块205、继电器控制模块206和高温保护点温度检测模块207，所述第二供电模块201向无线地暖温控器的接收装置供电，所述指示灯202的输入端接第二处理模块204，第二按键模块203的输出端接第二处理模块204，第二433MHz无线信号收发模块205和第二处理模块204连接，第二处理模块204接继电器控制模块206的输入端，高温保护点温度检测模块207的输出端接第二处理模块204 ；

[0027] 所述第一 433MHz无线信号收发模块106接第二 433MHz无线信号收发模块205。

[0028] 如图2，显示模块为带背光的段式液晶显示屏，显示美观大方。

[0029] 如图3，第二供电模块201包括电源和降压整流稳压模块，其中电源是220V交流电，经过降压整流稳压模块降压变压器后，经二极管整流和电容滤波后给无线地暖温控器的接收装置2供电。继电器控制模块206采用多路继电器输出，可以控制多路电动执行器。第二处理装置204为单片机，单片机采用Msp430G2553，其具有模数转换功能方便检测温度值，且具有SPI通讯接口，适合对J2的433MHz无线模块进行控制。单片机通过第二 433MHz无线信号收发模块205接收和发送数据，并执行相应的控制指令，控制继电器控制模块206的多路继电器的开启和断开，从而控制壁挂炉、中央空调、电动执行器等的开通和关断，最终实现温度控制。各个通道的继电器是独立的，因而每个无线地暖温控器可以接收多个无线暖通的发送器的命令并单独执行。

[0030] 第二按键模块203为按键SI，在系统上电开始时，通过按键SI选择可以对各个通道进行对码，实现地址配对，在正常运行时，通过按键Si选择可以设置高温保护点温度值。正常运行时，两个指示灯202分别为电源指示灯和加热指示灯，在地址配对对码时两个指示灯可组合显示四个通道，在设置高温保护点温度时，两个指示灯202也可组合指示四种状态。

[0031] 由图4可以:无线地暖温控器发送装置I的第一供电模块101是电池，温度检测模块105具有室内温度检测功能，实时时钟控制模块107有后备电池、掉电后时钟继续运行。显示模块102采用带背光段式液晶屏，显示美光大方。第一按键模块103包括五个按键，用户可以通过五个按键，设定各种参数。第一处理模块104为单片机，该单片机采用MSP430F4152，它能根据用户设定的参数智能运行，温度检测模块105为热敏电阻，实时检测室内温度，根据检测到的实时温度值与用户设定的温度值进行比较，当实时温度值低于设定值时通过第一 433MHz无线信号收发模块106发送命令，要求无线地暖温控器的接收装置2开通继电器。当实时温度值高于设定值时通过第一 433MHz无线信号收发模块106发送命令，要求无线地暖温控器的接收装置2断开继电器。
