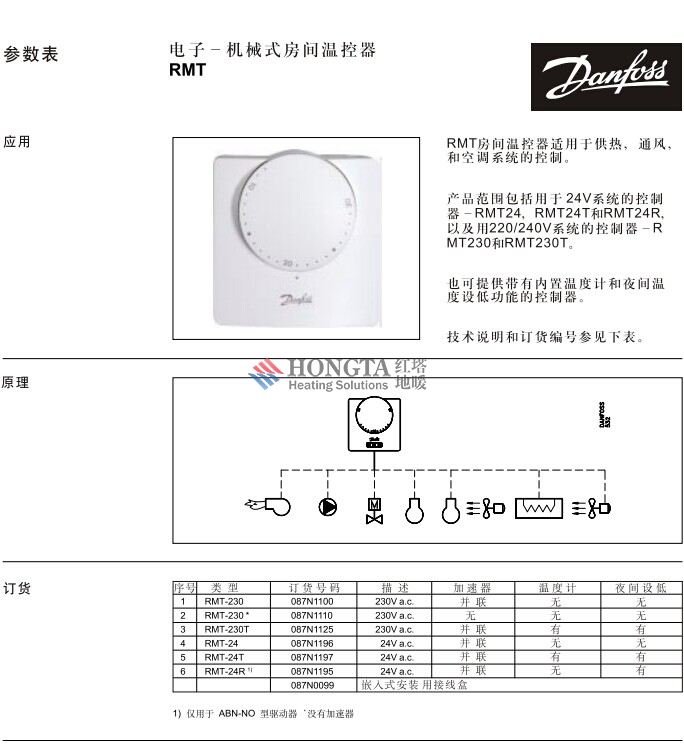

电子－机械式房间 温控器, RMT
外形美观的电子－机械式房间温控器可用于24V和240V的系统。具有内置传感器

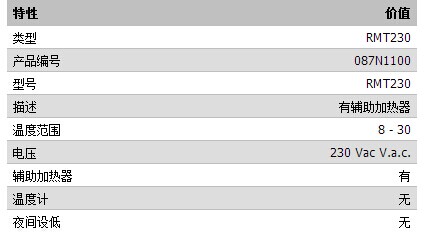

087N1100
电子－机械式房间地暖温控器RMT
外形美观的电子－机械式房间温控器可用于24V和240V的系统。
可提供具有温度计和夜间温度设低功能的温控器。后者需外接一时间控制。
刻度盘醒目，易读
可锁定和限制最高温度
普通拨盘型，8－30oC
控制开关为干接点，10（4）A
气体膜盒开关动作，而非双金属片
带有补偿电阻，温度动作误差＜1oC，电压分230V和24V两种
机械式房间地暖温控器PDF文档下载：
http://www.bjht.com.cn/upload_files/article/350/1_1408073766_9612622.pdf
应用：

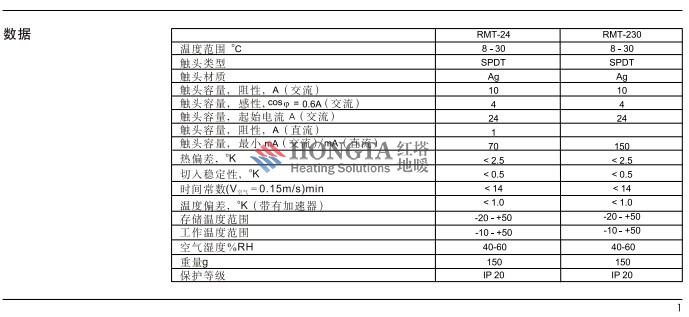

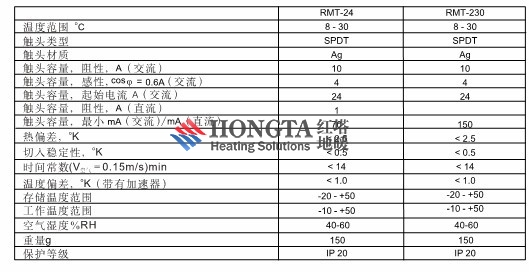

数据：

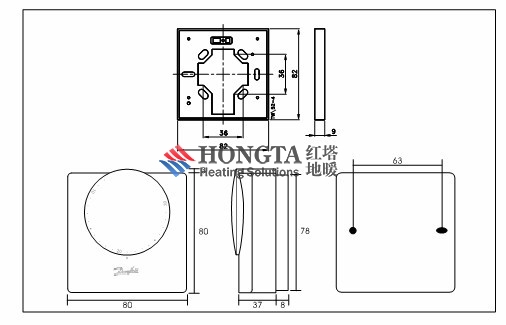

尺寸：
一种方便拆卸的地暖温控器
摘要
本实用新型属于控制设备领域，尤其涉及一种方便拆卸的地暖温控器，包括外壳、单片机、温控面板、LED液晶显示屏、测温探头、电热执行器、红外线接收器、电源，单片机、电热执行器和红外线接收器在外壳内，单片机与温控面板、测温探头、电热执行器、红外线接收器、电源之间电连接，温控面板在所示外壳上，LED液晶显示屏在温控面板上，测温探头在外壳下方，温控器内还设置有太阳能电池板，以及防冻和高温保护器，防冻和高温保护器的温度范围为5-35°，温控器内设置有数据存储器，温控器上设置有USB接口，可使用户更全面的了解所设定过的温度和所用热量，设置固定装置，可实现随时拆装和变换安装位置的效果，有其特殊的实用价值。
权利要求(8)
1.一种方便拆卸的地暖温控器，包括外壳、单片机、温控面板、LED液晶显示屏、测温探头、电热执行器、红外线接收器、电源，所述单片机、所述电热执行器和所述红外线接收器在所述外壳内，所述单片机与所述温控面板、所述测温探头、所述电热执行器、所述红外线接收器、所述电源之间电连接，所述温控面板在所示外壳上，所述LED液晶显示屏在所述温控面板上，所述测温探头在所述外壳下方，其特征在于:所述地暖温控器内还设置有太阳能电池板。
2.如权利要求1所述的一种方便拆卸的地暖温控器，其特征在于所述温控器内设置有防冻和高温保护器，所述防冻和高温保护器与所述单片机连接。
3.如权利要求2所述的一种方便拆卸的地暖温控器，其特征在于所述防冻和高温保护器的温度范围为5-35°。
4.如权利要求1所述的一种方便拆卸的地暖温控器，其特征在于所述LED液晶显示屏包括温度显示屏和热量显示屏。
5.如权利要求1所述的一种方便拆卸的地暖温控器，其特征在于所述温控器内设置有数据存储器。
6.如权利要求1所述的一种方便拆卸的地暖温控器，其特征在于所述温控器上设置有USB 接口。
7.如权利要求1所述的一种方便拆卸的地暖温控器，其特征在于所述外壳的后端设置有固定装置。
8.如权利要求7所述的一种方便拆卸的地暖温控器，其特征在于所述固定装置为吸盘式、磁铁式、或者是支架固定式的装置中的一种。
说明
一种方便拆卸的地暖温控器
技术领域
[0001] 本实用新型属于控制设备领域，尤其涉及一种方便拆卸的地暖温控器。
背景技术
[0002]目前，随着我国工业化脚步的不断加快，我国正在加快推进城市供热体制改革，以增强居民的节能意识，在大力提倡节能减排以及追求高品质生活的今天，冬季供暖系统存在的不足日益显现出来。我国北方城市在冬季天气比较冷，大部分采用集中供暖，即采用按面积收取热费的方式，在整个供暖期内，无论室内有人与无人，系统都是全天连续供暖，系统热能的输送始终保持不变，不能根据室内温度的变化以及个人对室温的不同要求做出相应的调整，降低了人们生活质量，不利于节能减排。此外，现在大部分的温控器未设置数据存储功能，不便于用户更全面的了解温度和热量使用情况，室温控制器的安装大多用螺钉固定在墙壁上，移动起来非常不便。
发明内容
[0003] 为了解决上述技术问题，本实用新型提供一种安全、节能的方便拆卸的地暖温控器，包括外壳、单片机、温控面板、LED液晶显示屏、测温探头、电热执行器、红外线接收器、电源，所述单片机、所述电热执行器和所述红外线接收器在所述外壳内，所述单片机与所述温控面板、所述测温探头、所述电热执行器、所述红外线接收器、所述电源之间电连接，所述温控面板在所示外壳上，所述LED液晶显示屏在所述温控面板上，所述测温探头在所述外壳下方，其特征在于:所述温控器内还设置有太阳能电池板。
[0004] 所述温控器内设置有防冻和高温保护器，所述防冻和高温保护器与所述单片机连接。
[0005] 所述防冻和高温保护器的温度范围为5-35°。
[0006] 所述LED液晶显示屏包括温度显示屏和热量显示屏。
[0007] 所述温控器内设置有数据存储器。
[0008] 所述温控器上设置有USB接口。
[0009] 所述外壳的后端设置有固定装置。
[0010] 所述固定装置为吸盘式、磁铁式、或者是支架固定式的装置中的一种。
[0011] 本实用新型的有益效果为:通过在温控器内设置太阳能电池板，可有效防止断电后，温控器不工作的情况，在温控器内设置防冻和高温保护器并将其温度范围设为5-35°，可有效保护管道被冻和温度过高给用户带来不舒适的感觉，设置温度显示屏和热量显示屏，可使用户实时了解室内温度和所用热量，此外，设置数据存储器及USB接口，可使用户更全面的了解所设定过的温度和所用热量，设置固定装置，可实现随时拆装和随意变换安装位置的效果，在提高温控器检测准确度的同时，也提高了其适用范围，对于一些大型场所，可起到很好的效果，有其特殊的实用价值。附图说明
[0012] 图1是本实用新型的结构示意图；
[0013] 图2是本实用新型的固定装置的结构示意图。
具体实施方式
[0014] 以下结合附图1、2对本实用新型做进一步描述:
[0015] 图1、2中:1_外壳；2_温控面板；3_LED液晶显示屏；4_温度显示屏；5_热量显示屏；6_防冻和高温保护器；7_单片机；8_太阳能电池板；9_红外线接收器；10_电源；11_电热执行器；12_测温探头；13_数据存储器；14-USB接口 ； 15-固定装置。
[0016] 实施例:
[0017] 本实用新型包括外壳1、单片机7、温控面板2、LED液晶显示屏3、测温探头12、电热执行器11、红外线接收器9、电源10，单片机7、电热执行器11和红外线接收器9在外壳I内，单片机7与温控面板2、测温探头12、电热执行器11、红外线接收器9、电源10之间电连接，温控面板2在所示外壳I上，LED液晶显示屏3在温控面板2上，测温探头12在外壳I下方，温控器内还设置有太阳能电池板8。
[0018] 温控器内设置有防冻和高温保护器6，防冻和高温保护器6与单片机7连接。
[0019] 防冻和高温保护器6的温度范围为5-35°。
[0020] LED液晶显示屏3包括温度显示屏4和热量显示屏5。
[0021] 温控器内设置有数据存储器13。
[0022] 温控器上还设置有USB接口 14。
[0023] 所述外壳的后端设置有固定装置15。
[0024] 所述固定装置15为吸盘式、磁铁式、或者是支架固定式的装置中的一种。
