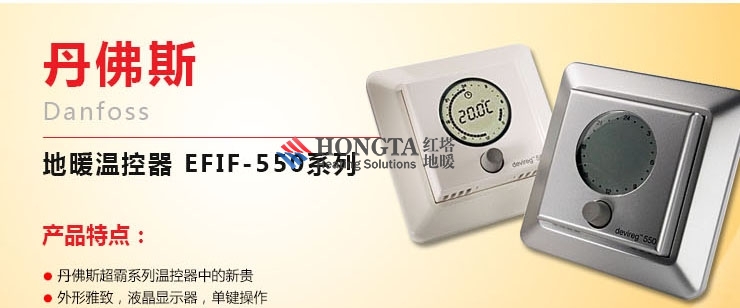

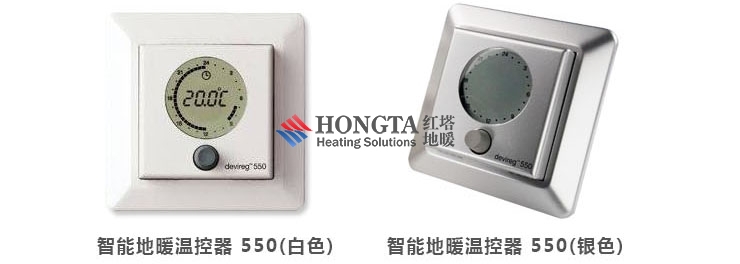

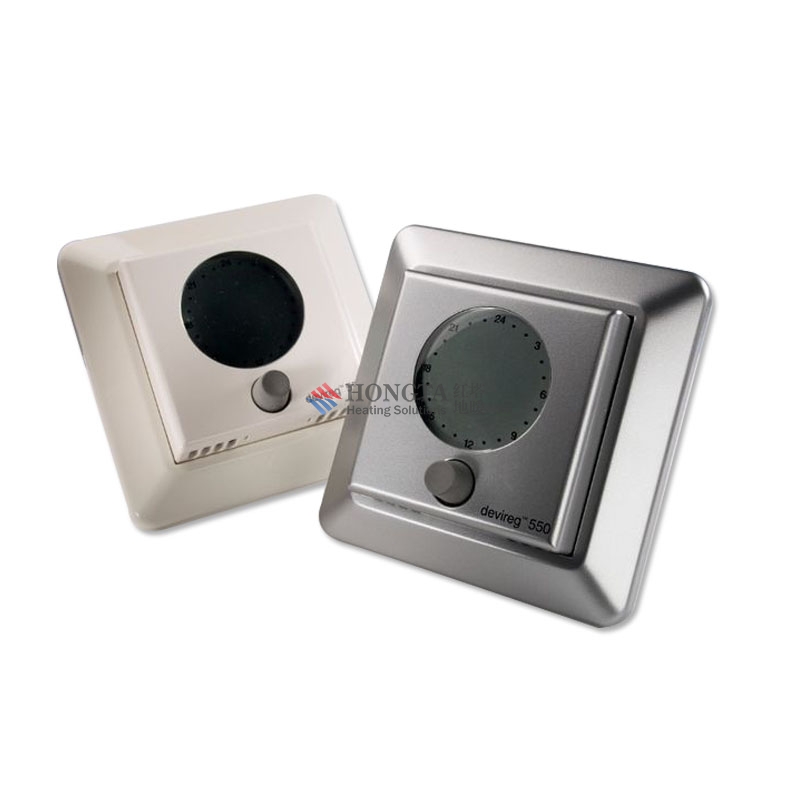

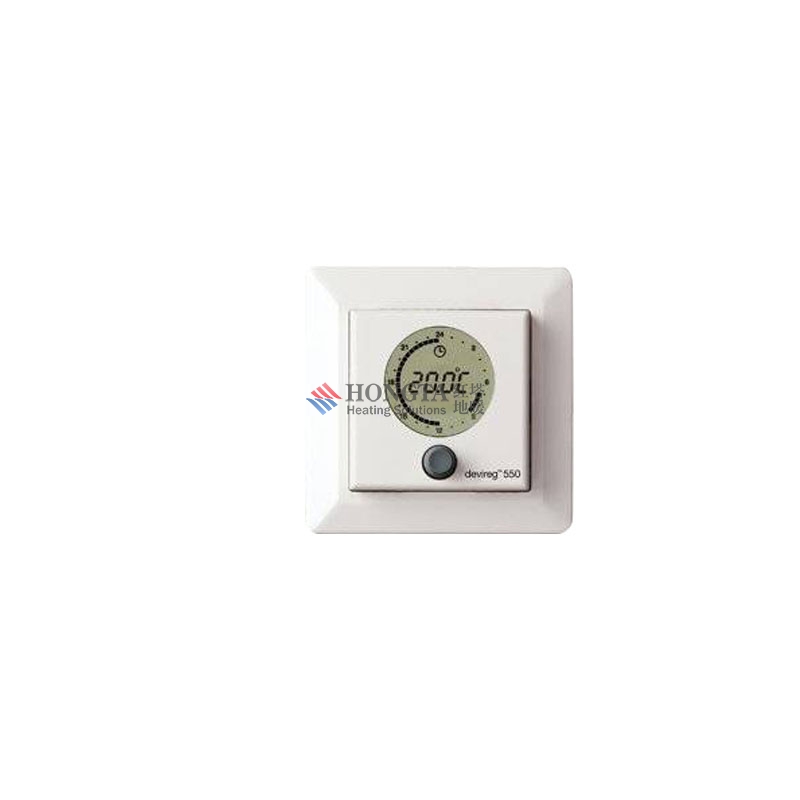

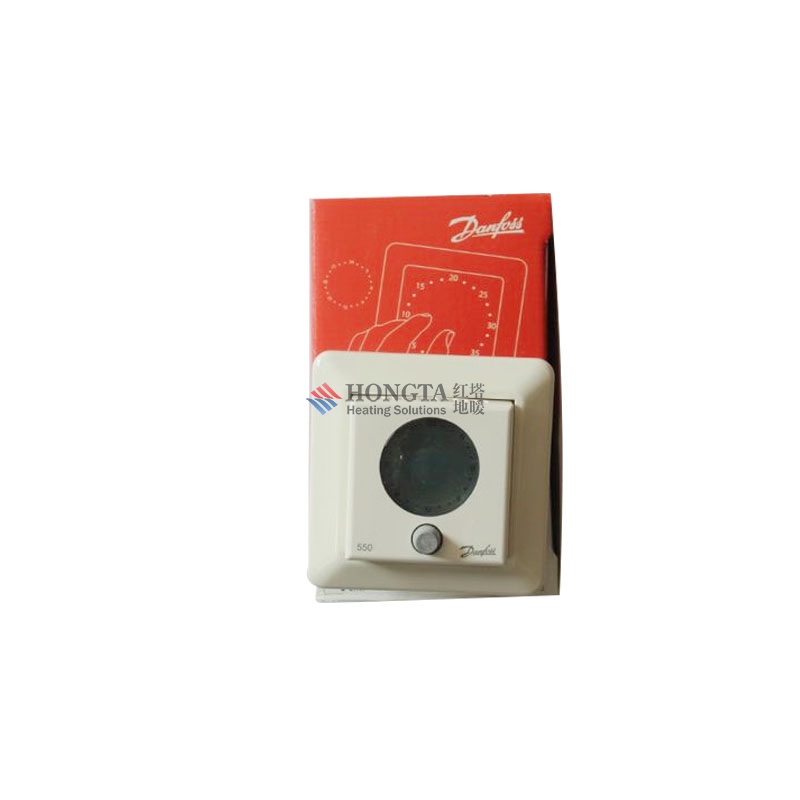

丹佛斯 Danfoss 550系列智能地暖温控器

• 价          格： ¥
• 品          牌： 丹佛斯 Danfoss
• 累 计 售 出：




以下说明文字直接从PDF里面复制出来的，想看不乱的，详细的说明书，请大家下载上面的PDF文档




MAKING MODERN LIVING POSSIBLE
用户指南
ECtemp 550
Electronic Intelligent Thermostat
红塔地暖品牌
北京红塔安装设备有限公司

免费咨询电话：400-610-5500
北京红塔安装设备有限公司

免费咨询电话：400-610-5500

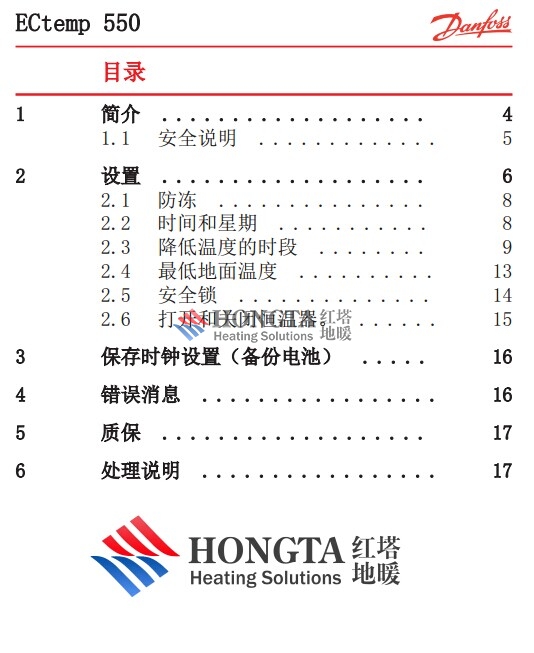

目录
1 简介 ................... 4
1.1 安全说明 ............. 5
2 设置 ................... 6
2.1 防冻 ............... 8
2.2 时间和星期 ........... 8
2.3 降低温度的时段 ........ 9
2.4 最低地面温度 .......... 13
2.5 安全锁 .............. 14
2.6 打开和关闭恒温器。 ...... 15
3 保存时钟设置（备份电池） ..... 16
4 错误消息 ................. 16
5 质保 ................... 17
6 处理说明 ................. 17
ECtemp 550
用户指南  3
北京红塔安装设备有限公司

免费咨询电话：400-610-5500

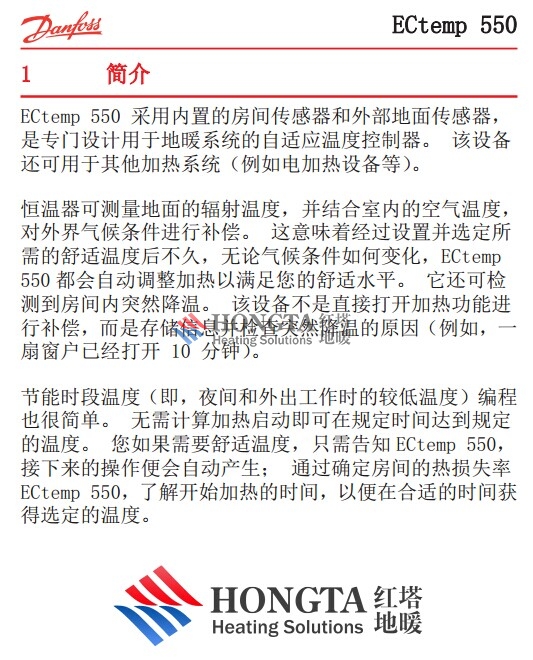

1 简介
ECtemp 550 采用内置的房间传感器和外部地面传感器，
是专门设计用于地暖系统的自适应温度控制器。 该设备
还可用于其他加热系统（例如电加热设备等） 。
恒温器可测量地面的辐射温度，并结合室内的空气温度，
对外界气候条件进行补偿。 这意味着经过设置并选定所
需的舒适温度后不久，无论气候条件如何变化，ECtemp
550 都会自动调整加热以满足您的舒适水平。 它还可检
测到房间内突然降温。 该设备不是直接打开加热功能进
行补偿，而是存储信息并检查突然降温的原因（例如，一
扇窗户已经打开 10 分钟）。
节能时段温度（即，夜间和外出工作时的较低温度）编程
也很简单。 无需计算加热启动即可在规定时间达到规定
的温度。 您如果需要舒适温度，只需告知 ECtemp 550，
接下来的操作便会自动产生； 通过确定房间的热损失率
ECtemp 550，了解开始加热的时间，以便在合适的时间获
得选定的温度。
ECtemp 550
4 用户指南
北京红塔安装设备有限公司

免费咨询电话：400-610-5500

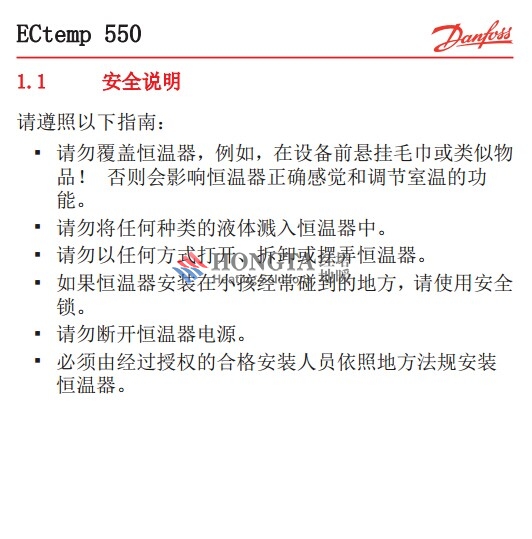

1.1 安全说明
请遵照以下指南：
▪ 请勿覆盖恒温器，例如，在设备前悬挂毛巾或类似物
品！ 否则会影响恒温器正确感觉和调节室温的功
能。
▪ 请勿将任何种类的液体溅入恒温器中。
▪ 请勿以任何方式打开、拆卸或摆弄恒温器。
▪ 如果恒温器安装在小孩经常碰到的地方，请使用安全
锁。
▪ 请勿断开恒温器电源。
▪ 必须由经过授权的合格安装人员依照地方法规安装
恒温器。
ECtemp 550
用户指南  5
北京红塔安装设备有限公司

免费咨询电话：400-610-5500

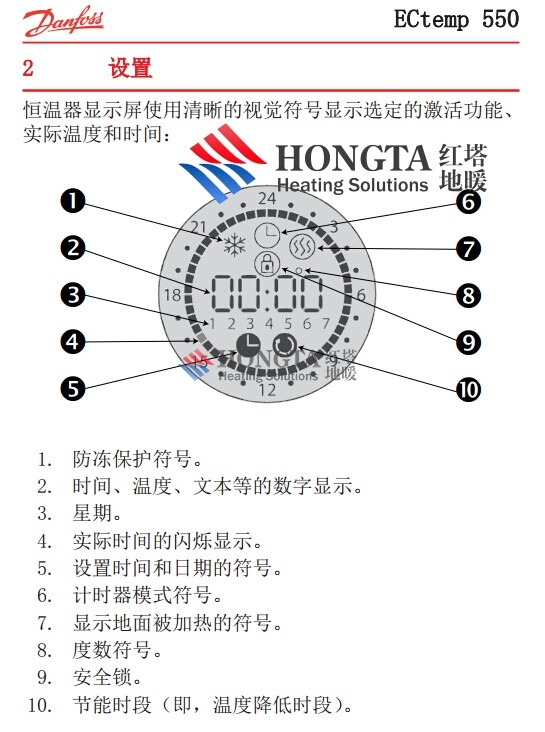

2 设置
恒温器显示屏使用清晰的视觉符号显示选定的激活功能、
实际温度和时间：

“
”
•
1. 防冻保护符号。
2. 时间、温度、文本等的数字显示。
3. 星期。
4. 实际时间的闪烁显示。
5. 设置时间和日期的符号。
6. 计时器模式符号。
7. 显示地面被加热的符号。
8. 度数符号。
9. 安全锁。
10. 节能时段（即，温度降低时段）。
ECtemp 550
6 用户指南

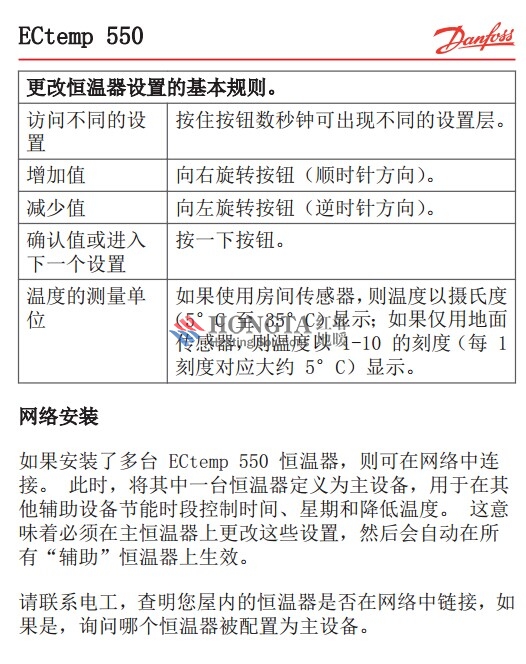

更改恒温器设置的基本规则。
访问不同的设
置
按住按钮数秒钟可出现不同的设置层。
增加值 向右旋转按钮（顺时针方向）。
减少值 向左旋转按钮（逆时针方向）。
确认值或进入
下一个设置
按一下按钮。
温度的测量单
位
如果使用房间传感器，则温度以摄氏度
（5°C 至 35°C） 显示；如果仅用地面
传感器，则温度以 1-10 的刻度（每 1
刻度对应大约 5°C）显示。
网络安装
如果安装了多台 ECtemp 550 恒温器，则可在网络中连
接。 此时，将其中一台恒温器定义为主设备，用于在其
他辅助设备节能时段控制时间、星期和降低温度。 这意
味着必须在主恒温器上更改这些设置，然后会自动在所
有“辅助”恒温器上生效。
请联系电工，查明您屋内的恒温器是否在网络中链接，如
果是，询问哪个恒温器被配置为主设备。
ECtemp 550
用户指南  7
北京红塔安装设备有限公司

免费咨询电话：400-610-5500

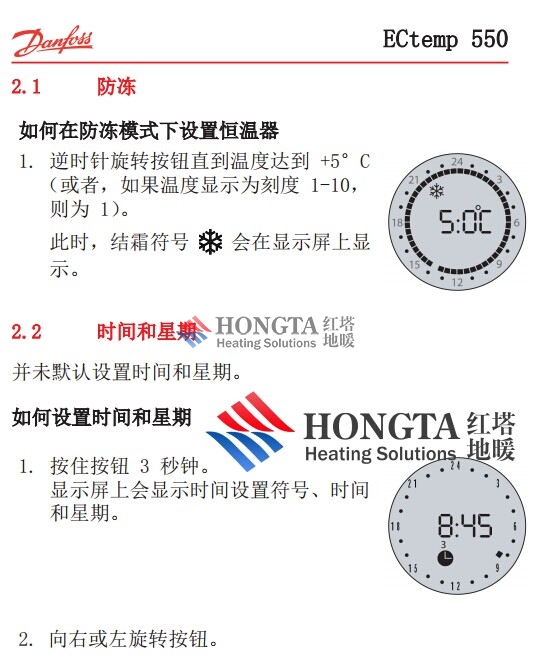

2.1 防冻
如何在防冻模式下设置恒温器
1. 逆时针旋转按钮直到温度达到 +5°C
（或者，如果温度显示为刻度 1-10，
则为 1） 。
此时，结霜符号  会在显示屏上显
示。
2.2 时间和星期
并未默认设置时间和星期。
如何设置时间和星期
1. 按住按钮 3 秒钟。
显示屏上会显示时间设置符号、时间
和星期。
2. 向右或左旋转按钮。
ECtemp 550
8 用户指南
北京红塔安装设备有限公司

免费咨询电话：400-610-5500

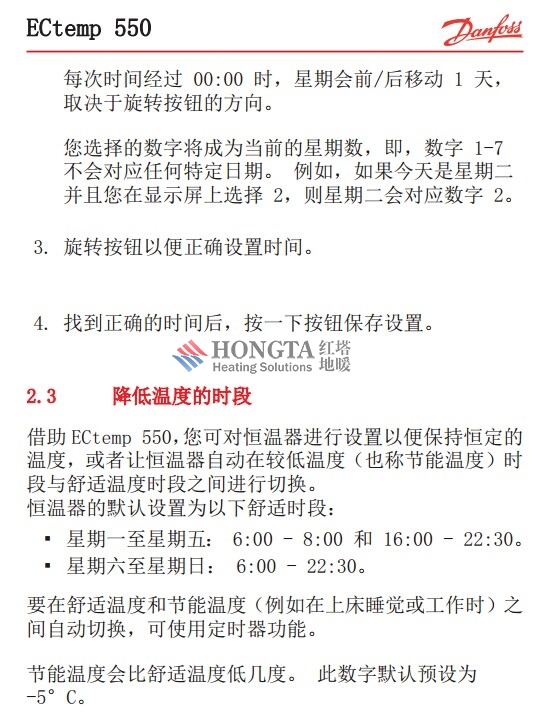

 每次时间经过 00:00 时，星期会前/后移动 1 天，
取决于旋转按钮的方向。
您选择的数字将成为当前的星期数，即，数字 1-7
不会对应任何特定日期。 例如，如果今天是星期二
并且您在显示屏上选择 2，则星期二会对应数字 2。
3. 旋转按钮以便正确设置时间。
4. 找到正确的时间后，按一下按钮保存设置。
2.3 降低温度的时段
借助 ECtemp 550，您可对恒温器进行设置以便保持恒定的
温度，或者让恒温器自动在较低温度（也称节能温度）时
段与舒适温度时段之间进行切换。
恒温器的默认设置为以下舒适时段：
▪ 星期一至星期五： 6:00 - 8:00 和 16:00 - 22:30。
▪ 星期六至星期日： 6:00 - 22:30。
要在舒适温度和节能温度（例如在上床睡觉或工作时）之
间自动切换，可使用定时器功能。
节能温度会比舒适温度低几度。 此数字默认预设为
-5°C。
ECtemp 550
用户指南  9
北京红塔安装设备有限公司

免费咨询电话：400-610-5500

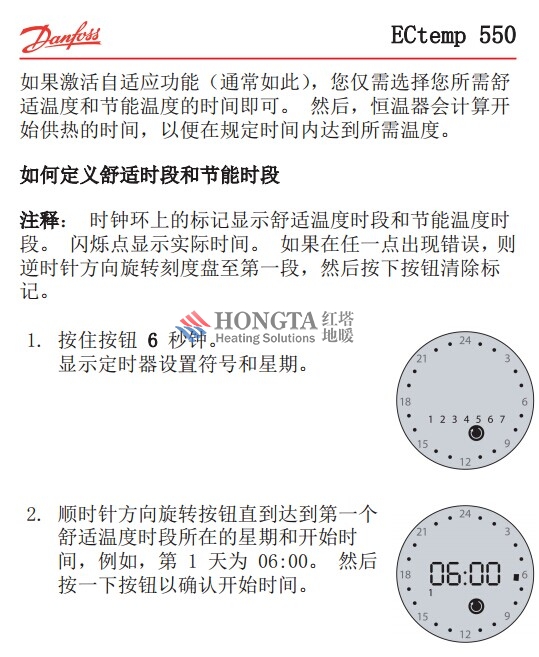

如果激活自适应功能（通常如此），您仅需选择您所需舒
适温度和节能温度的时间即可。 然后，恒温器会计算开
始供热的时间，以便在规定时间内达到所需温度。
如何定义舒适时段和节能时段
注释： 时钟环上的标记显示舒适温度时段和节能温度时
段。 闪烁点显示实际时间。 如果在任一点出现错误， 则
逆时针方向旋转刻度盘至第一段，然后按下按钮清除标
记。
1. 按住按钮 6秒钟。
显示定时器设置符号和星期。
2. 顺时针方向旋转按钮直到达到第一个
舒适温度时段所在的星期和开始时
间，例如，第 1 天为 06:00。 然后
按一下按钮以确认开始时间。
ECtemp 550
10 用户指南
北京红塔安装设备有限公司

免费咨询电话：400-610-5500

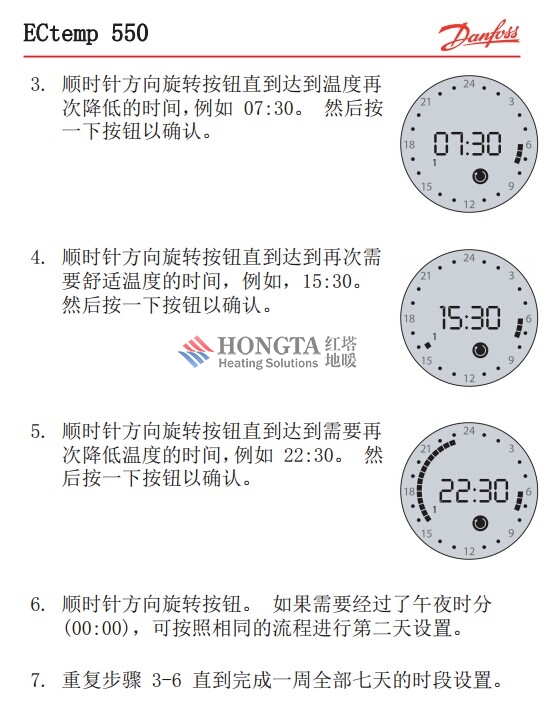

3. 顺时针方向旋转按钮直到达到温度再
次降低的时间， 例如 07:30。 然后按
一下按钮以确认。
4. 顺时针方向旋转按钮直到达到再次需
要舒适温度的时间，例如，15:30。
然后按一下按钮以确认。
5. 顺时针方向旋转按钮直到达到需要再
次降低温度的时间， 例如 22:30。 然
后按一下按钮以确认。
6. 顺时针方向旋转按钮。 如果需要经过了午夜时分
(00:00)，可按照相同的流程进行第二天设置。
7. 重复步骤 3-6 直到完成一周全部七天的时段设置。
ECtemp 550
用户指南  11
北京红塔安装设备有限公司

免费咨询电话：400-610-5500

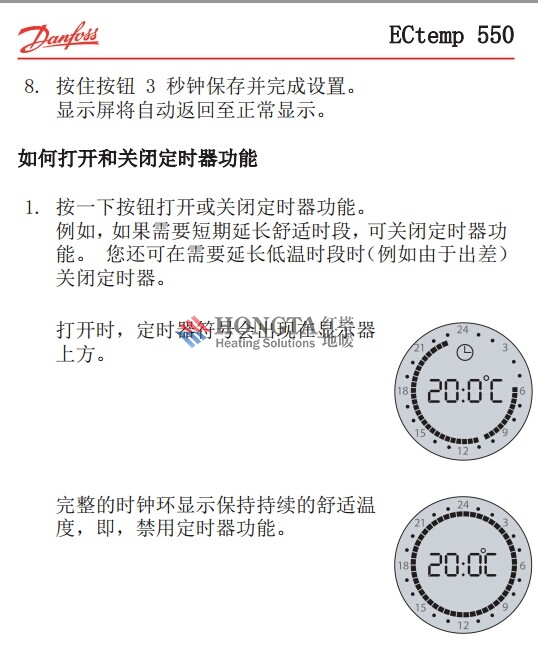

8. 按住按钮 3 秒钟保存并完成设置。
显示屏将自动返回至正常显示。
如何打开和关闭定时器功能
1. 按一下按钮打开或关闭定时器功能。
例如， 如果需要短期延长舒适时段，可关闭定时器功
能。 您还可在需要延长低温时段时（例如由于出差）
关闭定时器。
 打开时，定时器符号会出现在显示器
上方。
 完整的时钟环显示保持持续的舒适温
度，即，禁用定时器功能。
ECtemp 550
12 用户指南
北京红塔安装设备有限公司

免费咨询电话：400-610-5500
2.4 最低地面温度
注意： 只有在配置恒温器使用房间和地面传感器（rFS
模式）并且是在舒适时段方可使用最低地面温度。
1. 按住按钮 9 秒钟。
"MFt" （最低地面温度）在显示器上
显示。
2. 旋转按钮直到达到所需的最低地面温度。 然后短压
按钮以确认。
显示屏返回至正常。
此时地面温度保持在规定的较低限值以上。
ECtemp 550
用户指南  13
北京红塔安装设备有限公司

免费咨询电话：400-610-5500

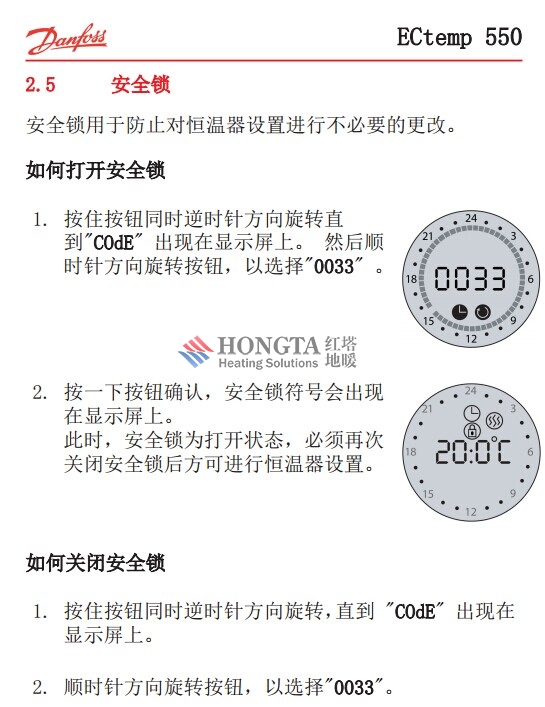

2.5 安全锁
安全锁用于防止对恒温器设置进行不必要的更改。
如何打开安全锁
1. 按住按钮同时逆时针方向旋转直
到"COdE" 出现在显示屏上。 然后顺
时针方向旋转按钮，以选择"0033" 。
2. 按一下按钮确认，安全锁符号会出现
在显示屏上。
此时，安全锁为打开状态，必须再次
关闭安全锁后方可进行恒温器设置。
如何关闭安全锁
1. 按住按钮同时逆时针方向旋转， 直到 "COdE" 出现在
显示屏上。
2. 顺时针方向旋转按钮，以选择"0033"。
ECtemp 550
14 用户指南
北京红塔安装设备有限公司

免费咨询电话：400-610-5500

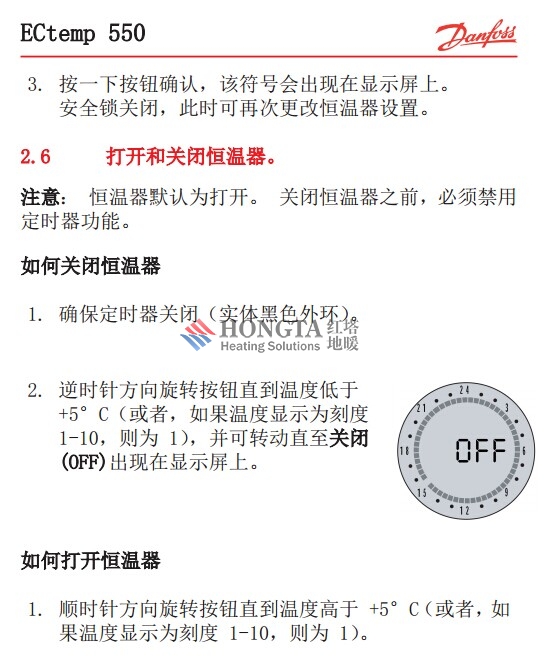

3. 按一下按钮确认，该符号会出现在显示屏上。
安全锁关闭，此时可再次更改恒温器设置。
2.6 打开和关闭恒温器。
注意： 恒温器默认为打开。 关闭恒温器之前，必须禁用
定时器功能。
如何关闭恒温器
1. 确保定时器关闭（实体黑色外环） 。
2. 逆时针方向旋转按钮直到温度低于
+5°C（或者，如果温度显示为刻度
1-10，则为 1） ，并可转动直至关闭
(OFF)出现在显示屏上。
如何打开恒温器
1. 顺时针方向旋转按钮直到温度高于 +5°C （或者，如
果温度显示为刻度 1-10，则为 1）。
ECtemp 550
用户指南  15
北京红塔安装设备有限公司

免费咨询电话：400-610-5500

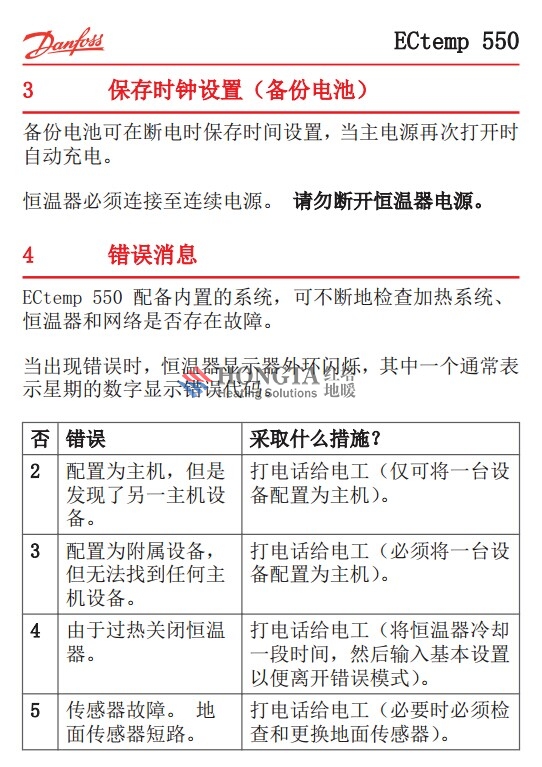

3 保存时钟设置（备份电池）
备份电池可在断电时保存时间设置，当主电源再次打开时
自动充电。
恒温器必须连接至连续电源。 请勿断开恒温器电源。
4 错误消息
ECtemp 550 配备内置的系统，可不断地检查加热系统、
恒温器和网络是否存在故障。
当出现错误时，恒温器显示器外环闪烁，其中一个通常表
示星期的数字显示错误代码。
否 错误 采取什么措施？
2 配置为主机，但是
发现了另一主机设
备。
打电话给电工（仅可将一台设
备配置为主机） 。
3 配置为附属设备，
但无法找到任何主
机设备。
打电话给电工（必须将一台设
备配置为主机） 。
4 由于过热关闭恒温
器。
打电话给电工（将恒温器冷却
一段时间，然后输入基本设置
以便离开错误模式） 。
5 传感器故障。 地
面传感器短路。
打电话给电工（必要时必须检
查和更换地面传感器） 。
ECtemp 550
16 用户指南

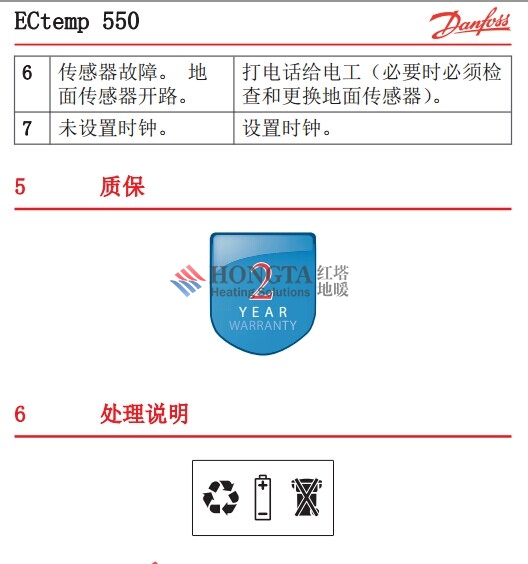

6 传感器故障。 地
面传感器开路。
打电话给电工（必要时必须检
查和更换地面传感器） 。
7 未设置时钟。 设置时钟。
5 质保
2
Y E A R
6 处理说明
ECtemp 550
用户指南  17
北京红塔安装设备有限公司

免费咨询电话：400-610-5500
ECtemp 550
18 用户指南
北京红塔安装设备有限公司

免费咨询电话：400-610-5500
ECtemp 550
用户指南  19
北京红塔安装设备有限公司

免费咨询电话：400-610-5500
ECtemp 550
