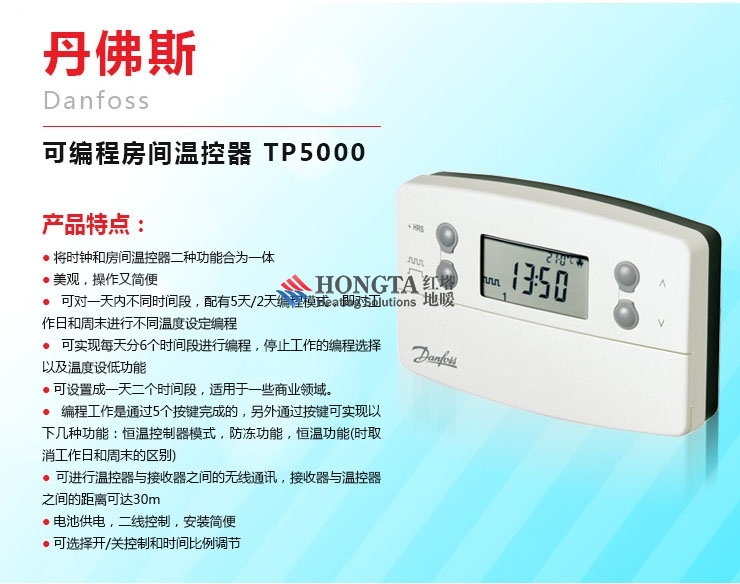

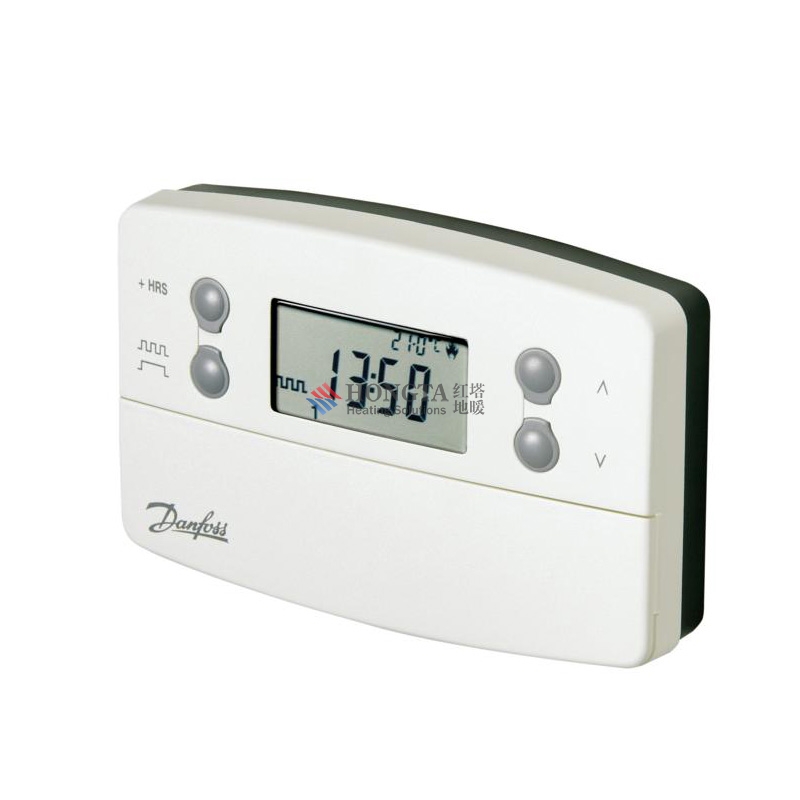

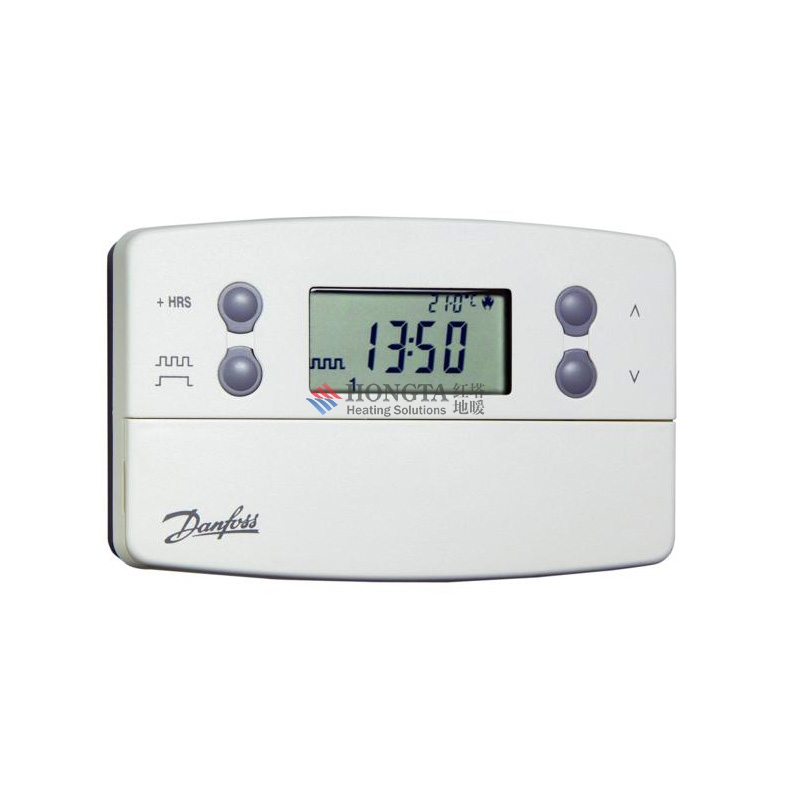

丹佛斯 Danfoss TP5000可编程房间地暖温控器

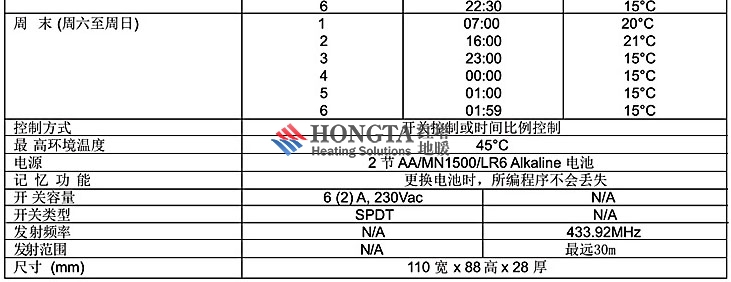

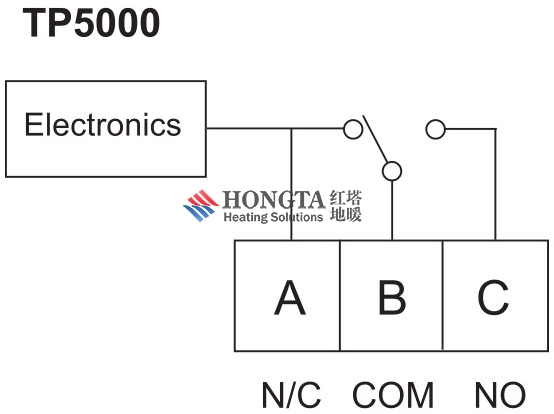

• 价          格： 仅供参考，不销售
• 品          牌： 丹佛斯 Danfoss

本实用新型公开了一种对用电设备进行室内温度控制的装置，本壁式温度控制器由控制盒(1)和底座(7)构成，控制盒(1)的端面为控制调节面板(2)，控制调节面板(2)上设有工作开关(3)、电源指示灯(4)、工作指示灯(5)和温度显示控制器(6)，控制盒(1)的侧面设有通孔，控制盒(1)的底面上设有定位柱，定位柱与底座(7)上的定位孔呈配合状态，底座(7)上设有固定孔。控制盒(1)内设有温度传感器和控制电路，温度传感器通过通孔感受环境温度，与设定温度比较后控制用电设备的通断。它体积小，安装方便，控制精度达±1－2度，与取暖设备配合使用节能、环保。
权利要求(5)
1.一种壁式温度控制器，它的主体为控制盒(1)，控制盒(1)内设有温度传感器和控制电路，其特征在于控制盒(1)的端面为控制调节面板(2)，控制盒(1)的侧面设有通孔，控制盒(1)的底面上设有定位柱，定位柱与底座(7)上的定位孔(8)呈配合状态，底座(7)上设有固定孔(9)，控制调节面板(2)上设有工作开关(3)和温度显示控制器(6)，控制电路主要由放大电路、比较电路和执行器组成，执行器设有输出线。
2.根据权利要求1所述的温度控制器，其特征在于控制电路的电源采用阻容降压整流滤波，由四个整流二极管组成桥式电路整流，由稳压二极管与电容器并联实现稳压滤波。
3.根据权利要求1所述的温度控制器，其特征在于控制调节面板上(2)还设有电源指示灯(4)和工作指示灯(5)。
4.根据权利要求1所述的温度控制器，其特征在于温度显示控制器(6)为旋扭调节器。
5.根据权利要求1所述的温度控制器，其特征在于温度显示控制器(6)为液晶显示器和控制按钮。
说明
壁式温度控制器
技术领域

本实用新型涉及一种对用电设备进行室内温度控制的装置。

本实用新型采用如下技术方案：一种壁式温度控制器，它的主体为控制盒，控制盒内设有温度传感器和控制电路，控制盒的端面为控制调节面板，控制盒的侧面设有通孔，控制盒的底面上设有定位柱，定位柱与底座上的定位孔呈配合状态，底座上设有固定孔，控制电路主要由放大电路、比较电路和执行器组成，执行器设有输出线。

控制电路的电源采用阻容降压整流滤波，由四个整流二极管组成桥式电路整流，由稳压二极管与电容器并联实现稳压滤波；控制调节面板上设有工作开关、电源指示灯、工作指示灯和温度显示控制器；温度显示控制器为旋扭调节器；温度显示控制器为液晶显示器和控制按钮。

温度传感器与控制器电路安装在一起，根据需要利用旋扭调节器或者控制按钮来设定温度，控制盒侧面设有通孔，温度传感器探测环境温度，与设定温度相比较，如低于设定温度，则自动打开用电设备加温，达到设定温度时自动断开用电设备，达到自动控温的目的。当它与取暖设备配合使用时，即可以达到节能的效果。若与电取暖器配合使用，取代管道供气取暖，就不会污染环境。温度控制器的底座尺寸与目前房屋建筑中通常使用的普通用电墙壁开关、插座相同，可以直接通过底座上的固定孔安装在墙壁上，安装方便。控制电路中的电源采用阻容降压整流滤波，改变了以往的变压器大而笨重的缺点，从而使得该温度控制器的整体结构轻巧，同时降低了成本。本实用新型控制范围广，控制精度高，可以在环境温度为-20到30度范围内工作，控制温度在5到30度范围内连续可调。

根据图3所示，控制盒(1)内设有温度传感器和控制电路，温度传感器为热敏电阻，可通过控制盒(1)侧面的通孔感受环境温度，控制电路由阻容降压整流滤波电路(10)、测温设定电路(13)、比较放大电路(11)和执行器(12)组成，执行器(12)设有输出线，输出线与用电设备相连接。阻容降压整流滤波电路(10)由四个整流二极管构成桥式整流，由稳压二极管与电容器并联后再与电阻串联实现降压滤波。比较放大电路(11)中采用运算放大器，减少了分立元件，性能参数调整简便。执行器(12)的输出端口设有继电器，可根据用户需求，改变继电器功率，即可改变温度控制器的输出功率。本实用新型可控制任何电取暖设备，如目前广泛使用的各类石英取暖器、电热丝取暖器，电加热油汀取暖器、红外线取暖器、电热地毯、电热膜等。
