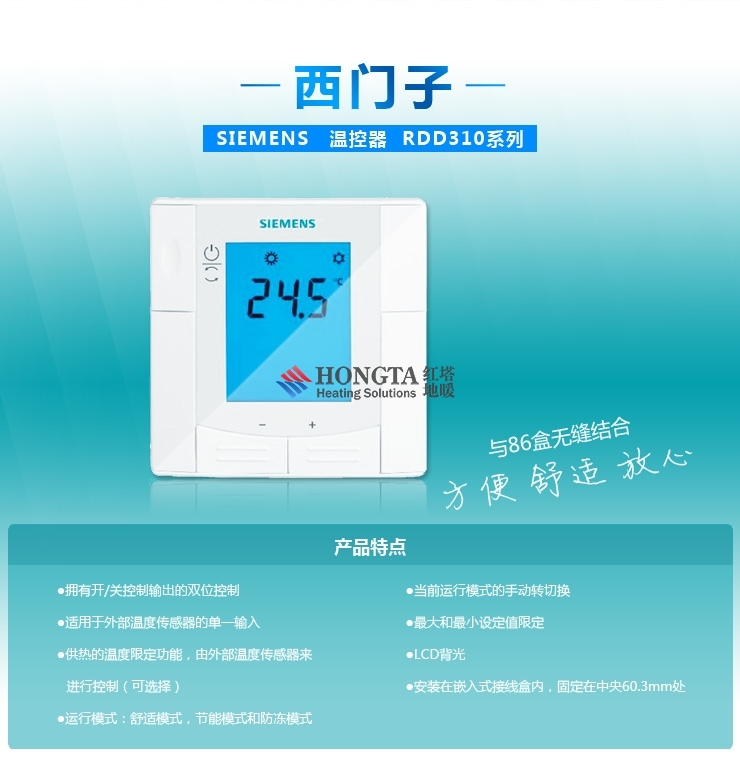

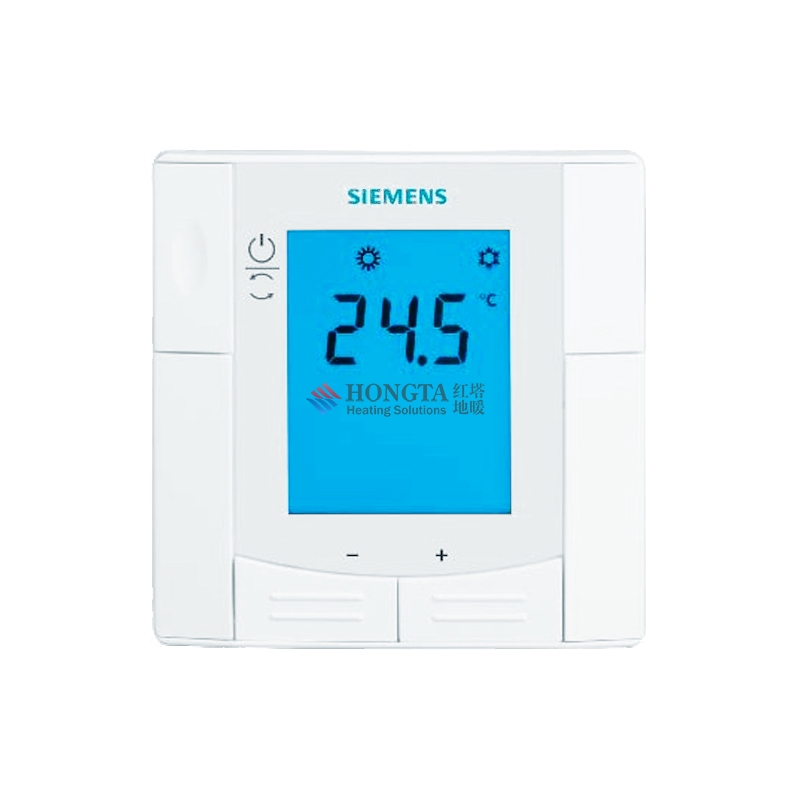

西门子 SIEMENS RDD310地暖温控器

• 价          格： ¥
• 品          牌： 西门子 SIEMENS
• 累 计 售 出：

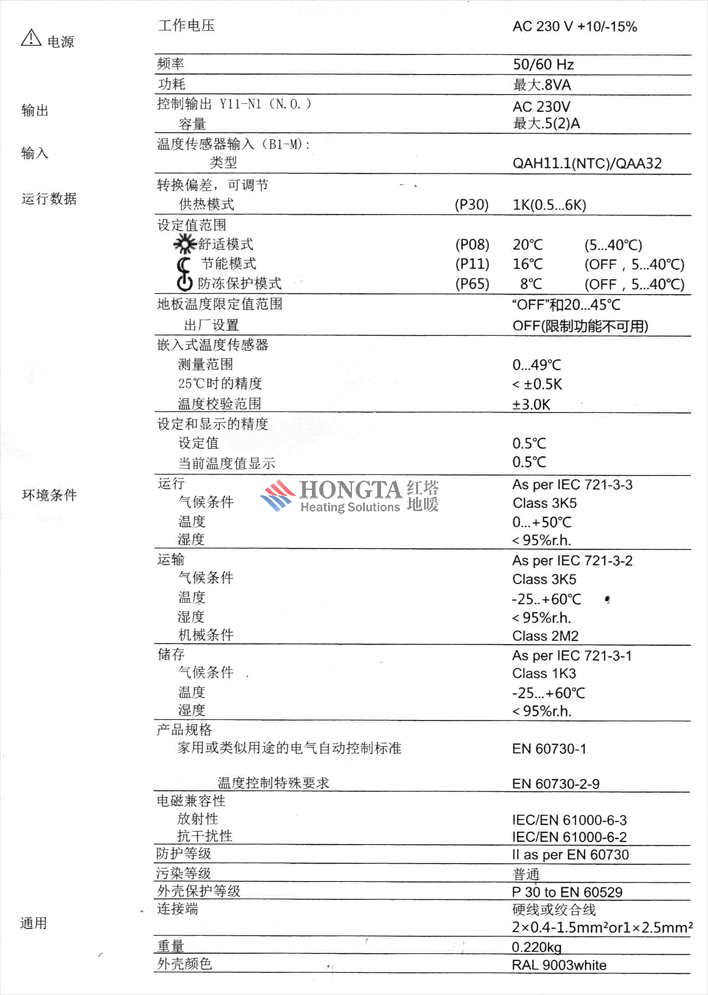

基本参数

1、技术参数：

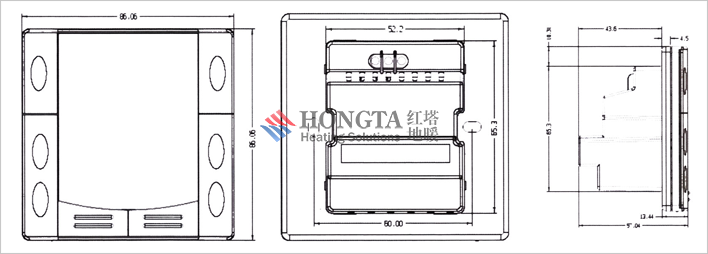

2、安装注意事项：

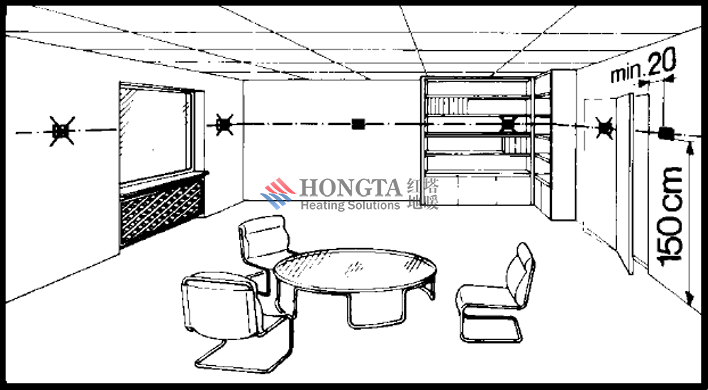

• 地暖温控器安装在一个带有 60.3mm 固定中心的嵌入式接线盒中。不要安装在墙角或书架上，不要安装在窗帘后，应尽量避免靠近热源或受到太阳直接辐射。安装高度距离地面约 1.5 米。
• 如果最小设定值等同或大于最大设定值，设定范围是 5 ℃。
• 接线参考控制器附带的安装说明。
•  接线、保险丝、接地等必须按照当地规范。
•  正确选择控制器和阀门的线型尺寸，因为这些部件都会带上 AC 230V 的电压。
•  只有能接到 AC 230 V 的阀门才可用在 RDD310…/RDE410… .上
•  AC 230 V 主供电路必须有外接的保险丝或者断路器，额定电流不超过 10A。
• 隔离 SELV 输入 B1-M 的电缆。

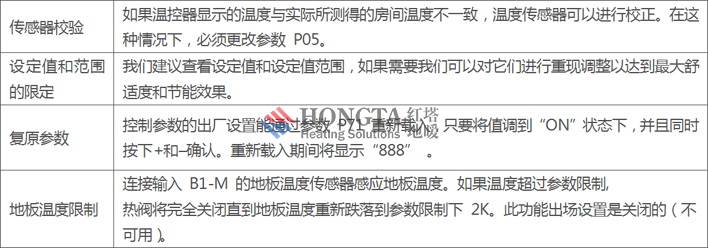

3、装置注意事项：

• （1）温度控制：
• 控制器通过内置传感器，外部传感器, 或外部线缆式温度传感器。它通过给供热设备发出执行器控制命令来维持设定值。转换偏差为1K。
• 外部温度传感器：
• 当连接一个外部传感器时，控制器会自动探测到它。
• 地板采暖限定功能：
• 地板采暖的限定功能是地板采暖应用的一部分。连接到输入 B1 的外部地板温度传感器测量地板温度。如果温度超过参数限制，热阀将会完全关闭直到地板温度再次跌落到参数限定值下 2K 才开启。这一功能的出场设置是关闭的（无效的）。

• （2）运行模式：
• 通过运行模式按钮选择控制器的运行模式。使用一个取决于现行运行模式的相应设定点来维持房间温度在一个期望的水平上。下列的运行模式是可用的：
• 舒适模式:
• 在舒适模式中，控制器维持房间温度再设定值，设定值的大小可以通过按键进行调整。
• 节能模式:
• 节能模式有利于能源节省。如果参数 P02 相应的进行设置，我们可以通过运行模式按键选择节能模式。
• 防冻保护模式：
• 在防冻保护模式中，系统被保护防止冻结 (出场设置 8 °C)。
• （3）用户界面：

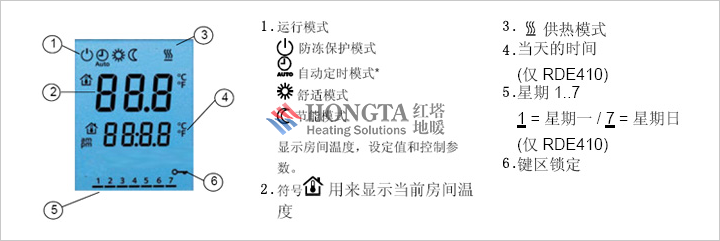

• 显示：
• 数字显示屏显示所获得房间温度或当前运行模式设定值，通过参数 P06 可以对此进行选择。出场设置显示的是房间温度。使用参数 P04 选择房间温度和设定值以°C 或 °F 进行显示。
